La mesure de l'équilibre des phases d'un moteur triphasé est un aspect essentiel pour garantir son fonctionnement efficace et fiable. En tant que fournisseur de bancs d'essai de moteurs, nous comprenons l'importance d'une mesure précise de l'équilibre des phases et le rôle que jouent nos bancs d'essai dans ce processus.
Comprendre l'équilibre des phases du moteur triphasé
Un moteur triphasé fonctionne sur une alimentation triphasée. Le scénario idéal est que les trois phases aient des différences égales de tension, de courant et d’angle de phase. Tout déséquilibre dans ces paramètres peut entraîner divers problèmes tels qu'une consommation d'énergie accrue, une efficacité réduite du moteur, une surchauffe et même une panne prématurée du moteur. L'équilibre des phases est généralement mesuré en termes de déséquilibre de tension et de déséquilibre de courant.
Un déséquilibre de tension se produit lorsque les tensions des trois phases ne sont pas égales. Cela peut être dû à des problèmes dans le système d'alimentation électrique, tels que des charges déséquilibrées sur le réseau de distribution ou des transformateurs défectueux. Le déséquilibre de courant, en revanche, est souvent le résultat de problèmes au sein du moteur lui-même, tels que des défauts d'enroulement ou une charge inégale.
Comment un banc d'essai de moteur mesure l'équilibre des phases
Nos bancs d'essai de moteurs sont équipés de capteurs et de systèmes de mesure avancés pour mesurer avec précision l'équilibre des phases d'un moteur triphasé.
Mesure de tension
La première étape de la mesure de l’équilibre des phases consiste à mesurer la tension de chaque phase. Nos bancs de tests sont équipés de capteurs de tension de haute précision capables de mesurer la tension de chaque phase avec une grande précision. Ces capteurs sont connectés aux bornes du moteur, et les valeurs de tension mesurées sont enregistrées par le système d'acquisition de données du banc de test.
Le banc de test calcule ensuite la tension moyenne des trois phases. Le déséquilibre de tension est déterminé en comparant l'écart de chaque tension de phase par rapport à la tension moyenne. La formule de calcul du déséquilibre de tension est la suivante :
[ \text{Déséquilibre de tension}(%)=\frac{\text{Écart maximal par rapport à la tension moyenne}}{\text{Tension moyenne}}\times100% ]
Ce calcul aide à quantifier le degré de déséquilibre de tension dans le système triphasé. Si le déséquilibre de tension dépasse un certain seuil (généralement autour de 2 à 3 %), cela indique un problème qui doit être résolu.
Mesure actuelle
En plus de la mesure de tension, nos bancs de tests mesurent également le courant dans chaque phase. Des capteurs de courant, tels que des transformateurs de courant ou des capteurs à effet Hall, sont utilisés pour mesurer le courant circulant dans chaque phase du moteur. Semblable à la mesure de tension, le banc de test enregistre les valeurs de courant de chaque phase et calcule le courant moyen.
Le déséquilibre de courant est calculé à l'aide d'une formule similaire à celle du déséquilibre de tension :
[ \text{Déséquilibre de courant}(%)=\frac{\text{Écart maximum par rapport au courant moyen}}{\text{Courant moyen}}\times100% ]
Un déséquilibre de courant peut être le signe de problèmes d'enroulement du moteur, tels que des courts-circuits ou des circuits ouverts. En mesurant avec précision le déséquilibre de courant, nos bancs d'essai peuvent aider à détecter ces problèmes plus tôt et à prévenir d'autres dommages au moteur.
Mesure d'angle de phase
Un autre aspect important de l’équilibre des phases est l’angle de phase entre les trois phases. Dans un système triphasé équilibré, l'angle de phase entre chaque phase est de 120 degrés. Nos bancs d'essai utilisent des techniques avancées de mesure de phase pour déterminer les angles de phase des trois phases.
La mesure de l'angle de phase est cruciale car tout écart par rapport à l'angle de phase idéal de 120 degrés peut également indiquer des problèmes dans le moteur ou le système d'alimentation. Par exemple, une différence d'angle de phase sensiblement différente de 120 degrés peut provoquer une production inégale de couple dans le moteur, entraînant des vibrations et une efficacité réduite.
Importance d’une mesure précise de l’équilibre des phases
Une mesure précise de l’équilibre des phases est essentielle pour plusieurs raisons. Premièrement, cela contribue à assurer le fonctionnement efficace du moteur. Un moteur triphasé équilibré consomme moins d'énergie et fonctionne plus facilement, ce qui entraîne des coûts d'exploitation inférieurs. Deuxièmement, cela peut empêcher une panne prématurée du moteur. En détectant et en corrigeant tôt les déséquilibres de phase, nous pouvons éviter des problèmes tels que la surchauffe et l'usure excessive des composants du moteur.
De plus, la mesure de l’équilibre des phases est également importante pour la conformité aux normes industrielles. De nombreuses industries ont des exigences spécifiques concernant l'équilibre des phases des moteurs triphasés, et des mesures précises permettent de garantir que les moteurs répondent à ces normes.
Capacités de test supplémentaires de nos bancs d'essai de moteurs

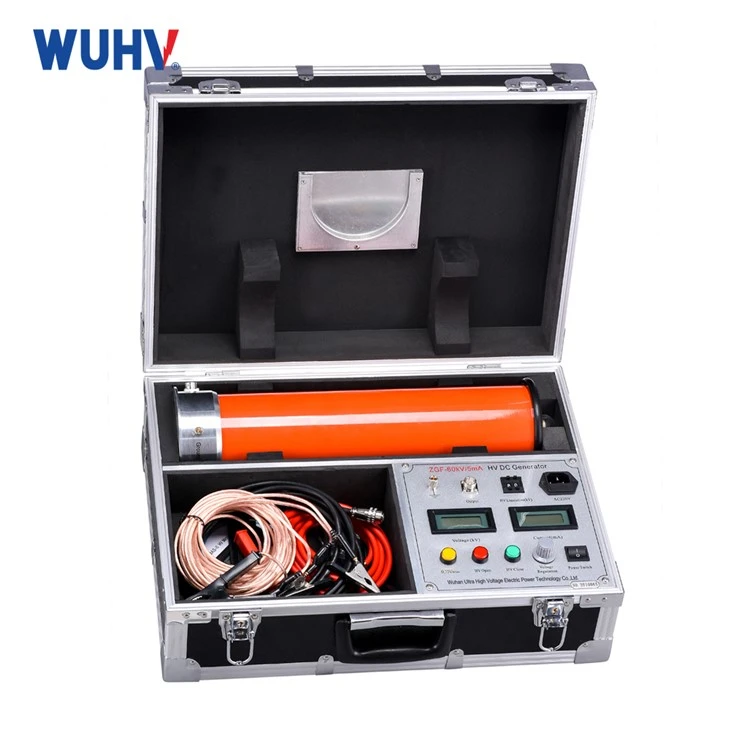

En plus de la mesure de l'équilibre des phases, nos bancs d'essais moteurs offrent une large gamme d'autres capacités de test. Par exemple, nous proposonsEnsemble de test DC Hipotqui est utilisé pour tester la résistance d’isolation des enroulements du moteur. Ce test permet de détecter toute rupture ou fuite d'isolation, qui peut être une cause majeure de panne du moteur.

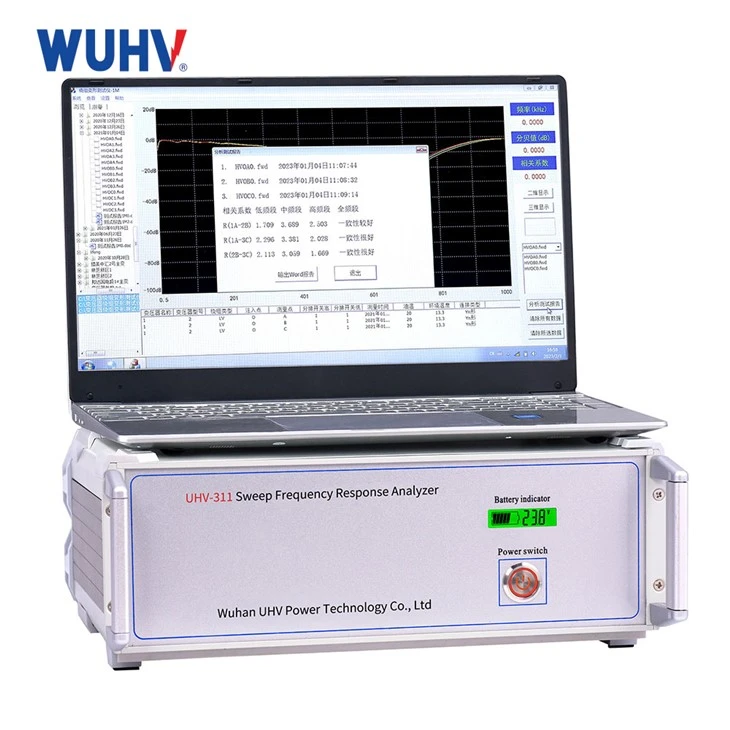

Nous fournissons égalementAppareil de test SFRApour tester l'intégrité mécanique des enroulements du moteur. Ce test permet de détecter tout dommage mécanique ou déformation des enroulements pouvant affecter les performances du moteur.
De plus, notreSystème de test de transformateurpeut être utilisé pour tester les performances des transformateurs qui sont souvent utilisés conjointement avec des moteurs triphasés. Ce système de test complet contribue à garantir la fiabilité globale du système d’alimentation électrique.
Contactez-nous pour vos besoins en matière de tests de moteurs
Si vous recherchez un banc d'essai de moteur fiable pour mesurer l'équilibre des phases de vos moteurs triphasés, ne cherchez pas plus loin. Nos bancs d'essai de moteurs sont conçus pour fournir des mesures précises et fiables, vous aidant ainsi à garantir le fonctionnement efficace et sûr de vos moteurs.
Nous disposons d'une équipe d'ingénieurs expérimentés qui peuvent vous fournir une assistance technique et des conseils sur l'utilisation de nos bancs de test. Que vous soyez un petit fabricant ou une grande entreprise industrielle, nous pouvons proposer des solutions personnalisées pour répondre à vos besoins de tests spécifiques.
Contactez-nous dès aujourd'hui pour discuter de vos besoins en matière d'essais de moteurs et pour découvrir comment nos bancs d'essai de moteurs peuvent bénéficier à votre entreprise. Nous sommes impatients de travailler avec vous pour garantir les performances optimales de vos moteurs triphasés.
Références
- « Fondamentaux des machines électriques » par Stephen J. Chapman
- "Analyse et conception du système électrique" par J. Duncan Glover, Mulukutla S. Sarma et Thomas J. Overbye
- Normes de l'industrie liées aux tests de moteurs triphasés et à la mesure de l'équilibre des phases.
