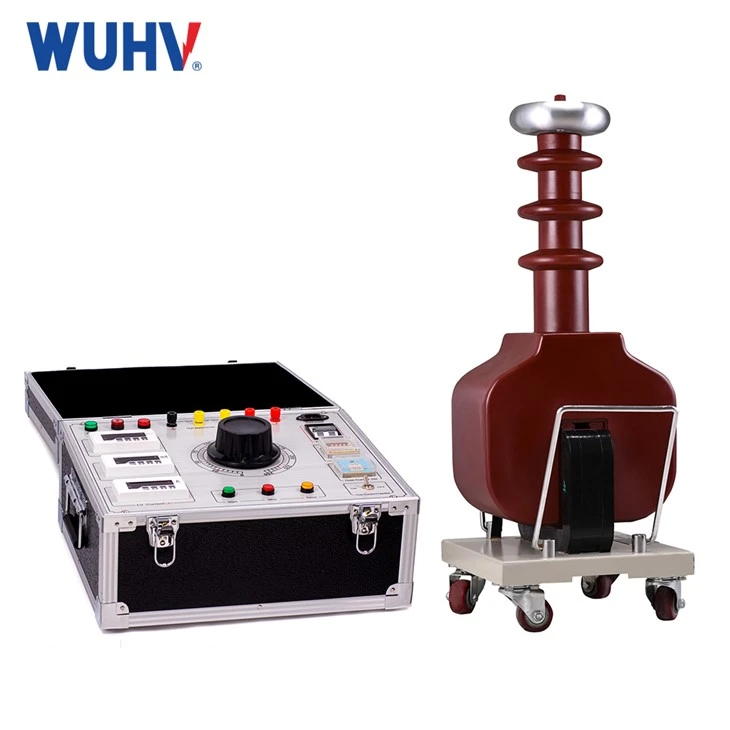

Testeur haute tension AC DC

Les testeurs haute tension AC DC de type sec sont relatifs aux transformateurs de test immergés dans l'huile traditionnels. Il utilise un moulage de résine époxy ou un matériau isolant de haute-qualité comme isolation principale, qui scelle la bobine haute-et le noyau de fer dans un tout. Cette conception lui confère les avantages d'être sans huile-, ignifuge, résistant à l'humidité -, sans entretien, de petite taille, léger et facile à déplacer, ce qui le rend particulièrement adapté à une utilisation dans des situations qui nécessitent une sécurité et une portabilité élevées, telles que l'utilisation en intérieur dans les sous-stations, les entreprises industrielles et minières et les sites de maintenance électrique.

La tension d'entrée de cette série de produits est de 200 V ou 400 V, qui est connectée au boîtier de commande correspondant (plate-forme). La tension d'entrée est ajustée par un autotransformateur à l'enroulement primaire (basse tension) du transformateur de test. En utilisant le principe de l'induction électromagnétique, l'enroulement secondaire (haute tension) peut obtenir une haute tension de sortie du même multiple en fonction de son rapport au nombre de tours de l'enroulement primaire. Il peut être ajusté en continu de zéro volt à la valeur maximale nominale. Lors de la réalisation de tests de tension de tenue CC et de courant de fuite, faites simplement pivoter la pile de silicium haute tension - sur la borne de sortie haute tension - pour obtenir une haute tension CC, qui est 1,414 fois l'amplitude de la valeur haute tension de la fréquence industrielle.


1. Afin d’assurer le fonctionnement normal du transformateur, il est nécessaire d’effectuer des inspections et un entretien réguliers. Dans les endroits secs et propres, effectuez une inspection annuelle, tandis que dans les endroits où il peut y avoir une pollution par la poussière ou la fumée chimique, effectuez une inspection tous les 3 à 6 mois.
2. Les éléments d'entretien et de réparation pendant le fonctionnement des transformateurs de type sec- doivent être déterminés par une analyse complète de divers facteurs. Pendant le fonctionnement, l'apparence doit être inspectée conformément à la réglementation pour confirmer qu'elle est en état de fonctionnement normal. Si des anomalies sont détectées, il doit être rapidement arrêté et traité. Les éléments d'inspection quotidiens comprennent :
(1) Vérifiez toute anomalie dans l'état de fonctionnement, le courant, la tension, la charge, la fréquence, le facteur de puissance, etc. du transformateur.
(2) Y a-t-il une anomalie dans la température du transformateur. Il s'agit d'un élément important de l'inspection quotidienne et lors de la mesure de la température, la précision de l'instrument de mesure lui-même doit d'abord être assurée.
(3) Y a-t-il des anomalies dans le ventilateur et le système de refroidissement. En plus de confirmer le bruit du ventilateur et du dispositif de refroidissement, il est également nécessaire de déterminer s'il y a des vibrations et une température anormale.
(4) Connecteur de câble. Déterminez si le joint de connexion et la barre omnibus du câble sont surchauffés en fonction du changement de couleur du revêtement indicateur de température et de la peinture.
(5) Vérifiez la surchauffe et les anomalies dans les contacts du changeur de prises en charge.
(6) Apparence du transformateur. Y a-t-il de la saleté ou une contamination attachée aux enroulements du transformateur, aux noyaux de fer, etc.
(7) Apparence des composants d'isolation et des enroulements. S'il y a des marques de carbonisation et de décharge sur la surface des pièces isolantes et des enroulements, et s'il y a des fissures.
(8) Voix. Y a-t-il un bruit ou une vibration anormale dans le transformateur et ses accessoires.
(9) Odeur. Lorsque la température est élevée, l'isolant est brûlé ou dégage une odeur nauséabonde.
(10) Inspection de la coque. Confirmez si des corps étrangers pénètrent dans la coque, si de l'eau de pluie coule à l'intérieur et s'il y a une autre contamination. Y a-t-il un bruit de résonance à l'intérieur du boîtier et un bruit de décharge causé par une mauvaise mise à la terre.
3. Lors de l'inspection, si une accumulation excessive de poussière est constatée, elle doit être éliminée pour assurer la circulation de l'air et éviter une rupture de l'isolation. Portez une attention particulière au nettoyage des isolants du transformateur, des saillies des plots inférieurs et de la surface de l'enroulement haute tension-, et utilisez de l'air comprimé sec (2 à 5 atmosphères) pour souffler la poussière dans le conduit de ventilation.
4. Vérifiez si les fixations et les pièces isolantes sur le corps du transformateur sont desserrées et si les composants conducteurs sont rouillés, corrodés ou carbonisés.
5. Après plusieurs années de fonctionnement (généralement recommandé pendant 5 ans), les transformateurs de type sec-doivent subir des tests de résistance d'isolement et de résistance CC pour déterminer si le transformateur peut continuer à fonctionner.
6. Une fois le transformateur de type sec-mis en service, une inspection en cas de panne de courant doit être effectuée à intervalles réguliers (au moins une fois par an), et les éléments d'inspection sont :
(1) Vérifiez l'accumulation de poussière et de rouille dans diverses parties des transformateurs de type sec-.
(2) Contrôle de la température, précision des valeurs d'affichage de la température, enregistrement de la température la plus élevée jamais survenue.
(3) Si les joints et les pièces conductrices sont surchauffés ou desserrés.
(4) Le dispositif de refroidissement par ventilateur peut-il fonctionner de manière fiable en fonction de la valeur définie.
(5) S'il y a une décoloration, un délaminage ou une fissuration dans l'isolation de chaque pièce.
(6) Vérifiez le système de mise à la terre des transformateurs de type sec- : si le conducteur de terre est endommagé ou cassé, et si le connecteur est desserré ou endommagé ; Vérifiez point par point si l'ensemble du système de mise à la terre est solide et fiable ; Détectez les transformateurs et leurs systèmes de distribution.
