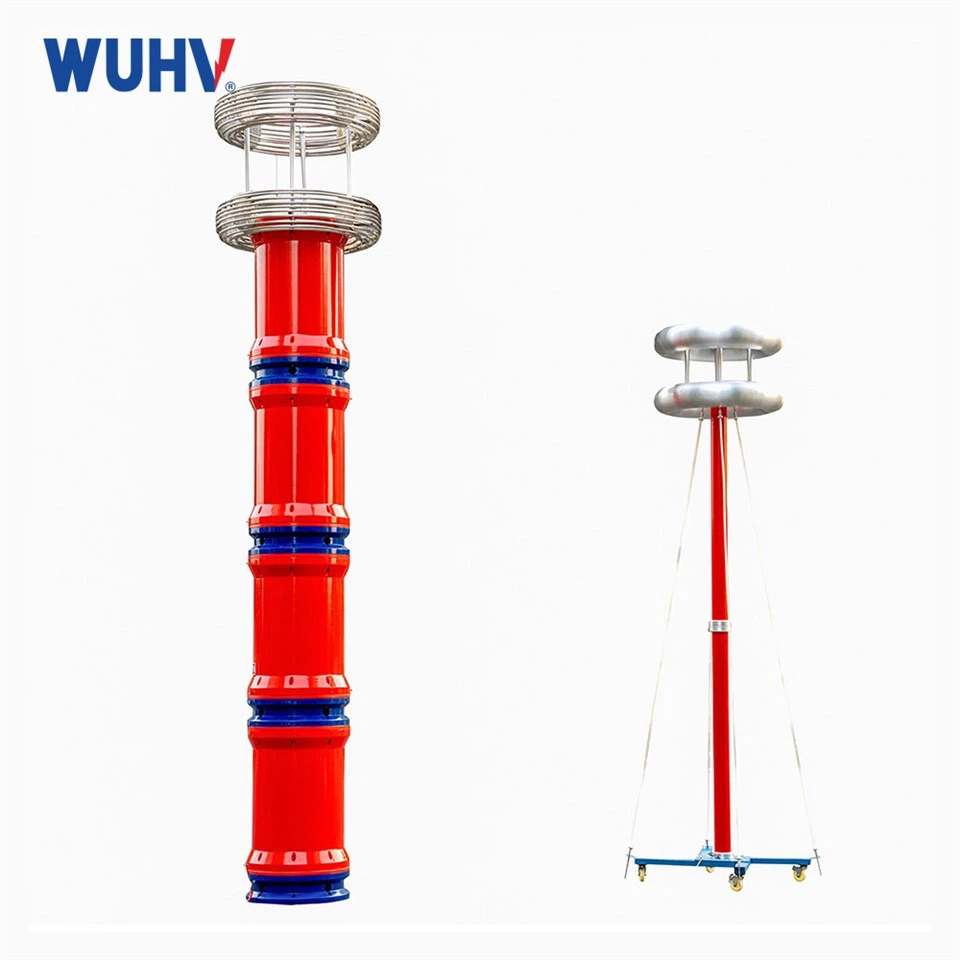

Ensemble de tests de résonance AC

La fonction principale de l'ensemble de tests de résonance AC est d'effectuer des tests de tension de trottoir sur des équipements électriques à haute tension (tels que les câbles, les transformateurs et l'appareillage de commutation) pour détecter la capacité de tension résistée de l'équipement dans des conditions de haute tension. Son principe de travail est d'utiliser l'effet de résonance des réacteurs et des condensateurs pour minimiser la réactance du circuit et augmenter le courant à la fréquence de résonance. De cette façon, le système n'a besoin que d'appliquer une puissance d'entrée inférieure (c'est-à-dire une tension et un courant d'entrée plus petites) pour générer une sortie haute tension au point de résonance, appliquant ainsi la haute tension requise à l'appareil testé pour les tests afin de garantir qu'il n'échouera pas en fonctionnement réel.

Sortie de grande capacité
L'ensemble de test de résonance AC a une capacité nominale de 4000kVA et peut fournir des sorties à haute tension de 200 kV, 400kV et 800kV, ainsi que des courants nominaux de 20A, 10A et 5A. Cette conception de sortie haute capacité et haute tension lui permet de répondre aux besoins de test des équipements de haute puissance, tels que des tests de tension résiste des câbles à haute tension, des transformateurs et de l'appareillage de commutation.

Plage de fréquences réglable
La plage de fréquences de fonctionnement de l'ensemble de test de résonance AC est de 30 à 300 Hz, et il peut correspondre au point de résonance de différents équipements en ajustant la fréquence. Cette conception de fréquence réglable permet à l'ensemble de test de s'adapter de manière flexible aux besoins de test de différents équipements. Par exemple, pour un transformateur avec une fréquence de résonance de 45 Hz, le système de test peut ajuster la fréquence à 45 Hz pour obtenir le meilleur effet de test.

Taux de distorsion de la forme d'onde
La tension de sortie de l'ensemble de test est une forme d'onde sinusoïdale avec un taux de distorsion de forme d'onde de pas plus de 1%, garantissant la stabilité et la fiabilité de la tension d'essai et d'éviter les erreurs de test causées par des formes d'onde instables. Dans le test de tension traitant de l'équipement à haute tension, il est très important de maintenir une sortie stable d'onde sinusoïdale, car elle peut simuler de manière plus réaliste l'environnement de tension de l'équipement dans le travail réel, afin de refléter plus précisément les performances de l'équipement.

Facteur d'excellente qualité
Le facteur de qualité du dispositif de test peut atteindre plus de 30 à une fréquence de 45 Hz. Le facteur de qualité est un indicateur pour mesurer les performances du système résonnant. Plus la valeur est élevée, plus la perte est élevée et plus l'efficacité du système à résonance est élevée. Les caractéristiques du facteur de qualité élevée permettent au dispositif de test d'atteindre une puissance de tension plus élevée à une puissance d'entrée plus faible, ce qui peut réduire efficacement la consommation d'énergie et le coût pendant le processus de test, et convient à des tests à long terme efficaces.

Capacité de travail continue
Le dispositif de test peut fonctionner en continu pendant 60 minutes sous la charge nominale. Cette capacité de travail continue provient de son système de refroidissement efficace et de ses composants résistants à la température élevée. Le système de refroidissement comprend un dissipateur de chaleur efficace et une structure de refroidissement à l'air forcé, c'est-à-dire qu'un ventilateur haute puissance est utilisé pour forcer le débit d'air pour enlever rapidement la chaleur générée à l'intérieur de l'équipement; Dans le même temps, le dissipateur de chaleur élargit la zone de dissipation thermique et améliore l'effet de dissipation thermique. De plus, les composants de l'appareil sont faits de matériaux résistants à haute température et ne se déformeront pas même à des températures élevées. Ces conceptions garantissent la stabilité et la sécurité de l'équipement pendant les travaux à long terme de haute intensité, ce qui le rend particulièrement adapté à une utilisation dans des scénarios qui nécessitent un travail continu à long terme, tels que les inspections du système d'alimentation et les inspections d'usine de l'équipement.
