Le phénomène de résonance est un phénomène particulier qui se produit dans les circuits alternatifs et l'étude du phénomène de résonance revêt une grande importance. Dans les circuits pratiques, il est largement utilisé et il faut parfois éviter les situations de résonance. Pour un réseau passif à un port, la valeur de son impédance d'entrée ou de son admission est généralement liée à la fréquence du circuit.
Un réseau passif à un port contenant des inductances et des condensateurs, dont l'impédance d'entrée ou l'admittance est généralement un nombre complexe. Mais à certaines fréquences de puissance spécifiques, la partie imaginaire de l'impédance ou de l'admittance d'entrée peut devenir nulle, et l'impédance ou l'admittance présente des caractéristiques de résistance pures, rendant la tension et le courant du port en phase. Lorsque ce phénomène se produit dans un réseau passif à un port, on parle d’état résonant.

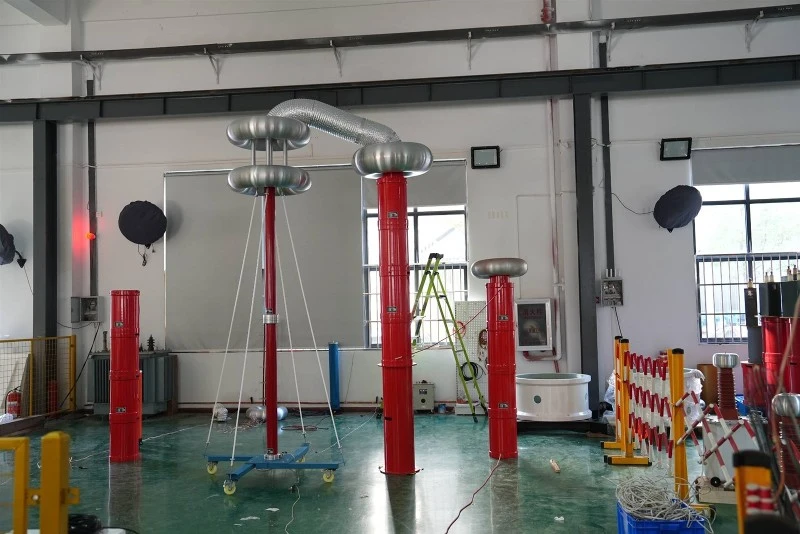

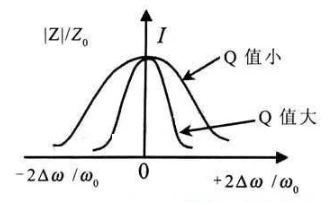

Les caractéristiques du circuit résonant parallèle LC sont relativement complexes et, parmi de nombreuses fonctionnalités, il est nécessaire de comprendre d'abord ses caractéristiques d'impédance. La courbe caractéristique d'impédance du circuit résonant parallèle LC est représentée dans la figure suivante.
1. Comprendre les caractéristiques d'impédance pendant la résonance : L'analyse du principe de fonctionnement des circuits résonants parallèles LC doit être divisée en trois points et bandes de fréquence, à savoir, pendant la résonance, lorsque la fréquence du signal d'entréeest supérieure à la fréquence de résonance, et lorsque la fréquence du signal d'entrée est inférieure à la fréquence de résonance.
Lorsque la fréquence du signal d'entrée est égale à la fréquence de résonance, le circuit résonne et l'impédance du circuit résonant parallèle LC est à son état maximum, ce qui peut être équivalent à une résistance pure. A ce moment, le courant de signal circulant à travers l'ensemble du circuit résonant est minimisé. En analyse de circuits, c’est le point le plus important.
N'oubliez pas une chose : les caractéristiques d'impédance des circuits résonants parallèles LC sont exactement opposées à celles des circuits résonants série LC. Après avoir mémorisé les caractéristiques d'impédance d'un circuit, il est facile de mémoriser les caractéristiques d'impédance d'un autre circuit.
2. Comprendre les caractéristiques d'impédance lorsque le circuit est désaccordé. Lorsque la fréquence du signal d'entrée est supérieure ou inférieure à la fréquence de résonance, le circuit parallèle LC est dans un état désaccordé et l'impédance du circuit est plus petite que lorsqu'il est en résonance.
Lorsque la fréquence est supérieure à la fréquence de résonance, l'impédance du circuit parallèle LC diminue et équivaut à un condensateur. À mesure que la fréquence augmente, l'impédance de capacité du condensateur C1 diminue et l'impédance d'inductance augmente. Les composants à faible impédance jouent le rôle principal dans le circuit parallèle, donc à ce moment-là, l'impédance diminue et équivaut à un condensateur.
Lorsque la fréquence est inférieure à la fréquence de résonance, l'impédance du circuit parallèle LC diminue également, mais elle équivaut à une inductance. Parce que la fréquence diminue, la capacité du condensateur C1 augmente et l'inductance de l'inductance L1 diminue. L'inductance L1, qui a une impédance plus petite, joue le rôle principal dans le circuit parallèle. Par conséquent, lorsque l’impédance diminue, elle équivaut à une inductance.
3. Maîtrise des détails de l'analyse de circuit À partir de la courbe caractéristique d'impédance du circuit résonant parallèle LC, on peut voir que l'impédance du circuit résonant est maximale à la fréquence f0. Lorsque la fréquence est supérieure ou inférieure à f0, l'impédance diminue et la force de traitement du signal est plus faible que celle à la fréquence f0. Plus la fréquence est élevée ou basse, plus l'impédance est petite et plus la capacité de traitement du signal du circuit résonant parallèle LC est faible. Cela devrait être reconnu dans l’analyse des circuits.
