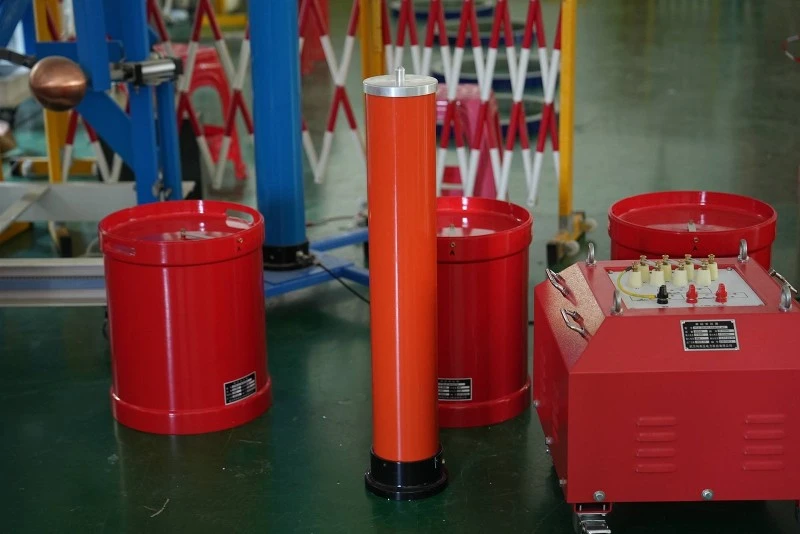

Leappareil d'essai de résonance en sérieest divisé en types de modulation de fréquence et de modulation d'inductance, généralement constitués d'une alimentation à fréquence variable, d'un transformateur d'excitation, d'un réacteur et d'un diviseur de tension capacitif. Le produit testé est connecté en résonance série avec le condensateur du réacteur, et le diviseur de tension est connecté en parallèle avec le produit testé pour mesurer la tension de résonance sur le produit testé et générer un signal de protection contre les surtensions.
Dans un circuit série composé de résistances, d'inductances et de condensateurs, lorsque la réactance de capacité xc est égale à l'inductance xl, c'est-à-dire xc=xl, la tension u et le courant i dans le circuit sont les mêmes et le circuit se comporte comme une résistance. Ce phénomène est appelérésonance série; Lorsqu'une résonance série se produit dans le circuit, l'impédance Z=R ^ 2 (XC-XL) ^ 2 Inférieure ou égale à R, l'impédance totale est minimisée et le courant atteint sa valeur maximale.
Leappareil d'essai de résonance en série présente les avantages techniques suivants :
(1) Le dispositif de test de résonance en série a une surtension, une surintensité, un démarrage zéro, un désaccord du système (flashover), une sortie de tension segmentée, un temps de test prédéfini indépendant pour chaque segment de tension, un écran tactile couleur vraie de 7- pouces, une impression et un stockage de données en temps réel, un circuit de sortie avec contacteur, une ligne de sortie tactile sans déclencher la sécurité du stationnement électrique, éliminant ainsi les risques pour la sécurité.
(2) Surtension, surintensité, toute durée prédéfinie, sortie d'onde sinusoïdale standard, plage de sortie de fréquence de 30 inférieure ou égale à 300 Hz, réponse rapide de la protection contre les contournements.
(3) Entrée à large plage de tension, entrée à large fréquence, adaptative à la fréquence 50 Hz. Le générateur et l'alimentation industrielle peuvent fonctionner normalement.
(4) Mode de travail entièrement automatique.
(5) Une alimentation à fréquence variable peut contrôler simultanément la sortie de plusieurs alimentations à fréquence variable, et une seule d'entre elles doit être utilisée. Les clients peuvent d’abord acheter un ensemble de petite capacité, et si cela ne suffit pas, ils peuvent acheter plusieurs ensembles pour une utilisation parallèle ultérieurement. Le prix est avantageux et l'utilisation est plus flexible.
(6) La demande de capacité pour les câbles de 110 kV et plus est relativement élevée. Musen Electric adopte des réacteurs à noyau creux, des méthodes de remplacement parallèles en séries multiples, le nombre de modes parallèles en série requis, une opération par une seule personne, un démontage et un assemblage faciles et une mobilité, résolvant les problèmes de poids et d'utilisation.
Leappareil d'essai de résonance en sérieconvient aux tests de tension de tenue CA des câbles d'alimentation réticulés en polyéthylène de 10 kV, 35 kV, 110 kV, 220 kV et 500 kV, aux tests de tension de tenue CA du GIS (sous-station isolée entièrement fermée), au transfert et aux tests préventifs de produits de test capacitifs haute tension -de grande capacité et aux tests de tenue à la fréquence industrielle. Tests de tension des grands transformateurs et groupes électrogènes, tests de tension de tenue à l'induction des transformateurs de puissance.
