Dispositif de tenue à la tension résonante à fréquence variable? Wuhan UHV est spécialisé dans la production derésonance série, avec une large gamme de produits et de tests électriques professionnels. Pour trouverrésonance série, choisissez Wuhan UHV.
Dispositif de tension de tenue résonante à fréquence variable, cette série de dispositifs de tension de tenue est principalement conçue et fabriquée pour tester la tension de tenue CA des équipements électriques primaires dans les sous-stations de 500 KV et moins. Il peut répondre aux exigences de test de tension de tenue CA pour les équipements capacitifs tels que les transformateurs, les systèmes SIG, les commutateurs SF6, les câbles, les traversées, les transformateurs, les générateurs, les moteurs, les bouteilles en porcelaine, etc., conformément à la réglementation. Il peut répondre aux exigences des conditions de test des équipements à haute tension et à faible courant, ainsi qu'aux conditions de test des équipements à basse tension et à courant élevé.
Composition du dispositif de tenue à la tension résonante à conversion de fréquence

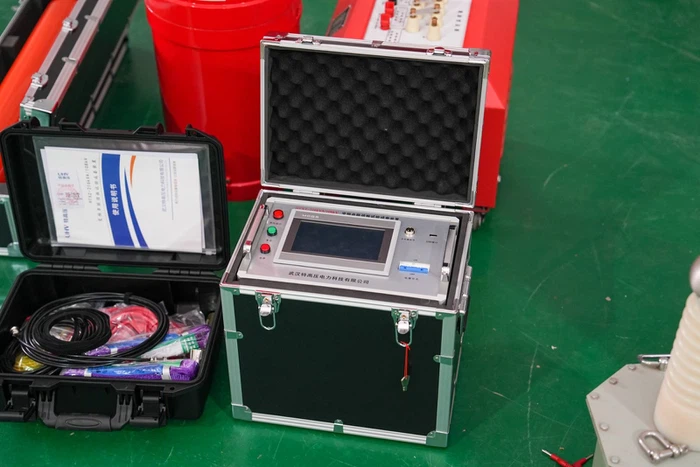

Le dispositif de test de résonance série à fréquence variable se compose principalement d'une alimentation à fréquence variable, d'un transformateur d'excitation, d'un réacteur et d'un diviseur de tension capacitif.
Dispositif de tenue à la tension de résonance à fréquence variable, également connu sous le nom de
Dispositif de résonance de tenue à la tension alternative, résonance à fréquence variable, résonance série à fréquence variable, résonance série, transformateur de résonance série, équipement de test de résonance série, équipement de test de tenue à la tension alternative, équipement de test de tenue à la tension de câble, dispositif de test de tenue à la tension alternative GIS, dispositif de test de tenue à la tension de résonance série à modulation de fréquence, dispositif de test de résonance série à fréquence variable, dispositif de test de tenue à la tension alternative du générateur, dispositif de test de tenue à la tension alternative du câble croisé -, transformateur de test de résonance série à fréquence variable, tenue à la tension de résonance à fréquence industrielle équipement de test, etc.
Principe du dispositif d'endurance de tension résonante de conversion de fréquence
Nous savons que lorsque la fréquence du circuit f=1/2 π√ LC, une résonance se produit dans le circuit et la tension sur l'échantillon de test est Q fois la tension de sortie de l'extrémité haute tension du transformateur d'excitation. Q est le facteur de qualité du système, qui est le multiple de résonance de tension, allant généralement de dizaines à plusieurs centaines ou plus. Tout d'abord, ajustez la fréquence de sortie de l'alimentation à fréquence variable pour induire une résonance série dans le circuit, puis ajustez la tension de sortie de l'alimentation à fréquence variable dans les conditions de résonance du circuit pour atteindre la valeur de test de la tension d'échantillon. En raison de la résonance du circuit, une tension de sortie plus petite de l'alimentation à fréquence variable peut générer une tension de test plus élevée sur l'échantillon de test CX.
