Équipement de tension de tenue résonante à fréquence variable? Wuhan UHV est spécialisé dans la production derésonance série, avec une large gamme de produits et de tests électriques professionnels. Pour trouverrésonance série, choisissez Wuhan UHV.
Leéquipement de tension de tenue résonante à conversion de fréquenceest principalement conçu et fabriqué pour tester la tension de tenue CA des équipements électriques primaires dans les sous-stations de 500KV et moins. Il peut répondre aux exigences de test de tension de tenue CA pour les équipements capacitifs tels que les transformateurs, les systèmes SIG, les commutateurs SF6, les câbles, les traversées, les transformateurs, les générateurs, les moteurs, les bouteilles en porcelaine, etc., conformément à la réglementation. Il peut répondre aux exigences des conditions de test des équipements à haute tension et à faible courant, ainsi qu'aux conditions de test des équipements à basse tension et à courant élevé. Les équipements de tension de tenue à résonance à fréquence variable sont largement utilisés dans des industries telles que l'énergie, la métallurgie, le pétrole, la chimie, etc., et conviennent aux échantillons de test capacitifs à haute -capacité et haute -tension.
Composition de l'équipement d'endurance de tension résonante de conversion de fréquence

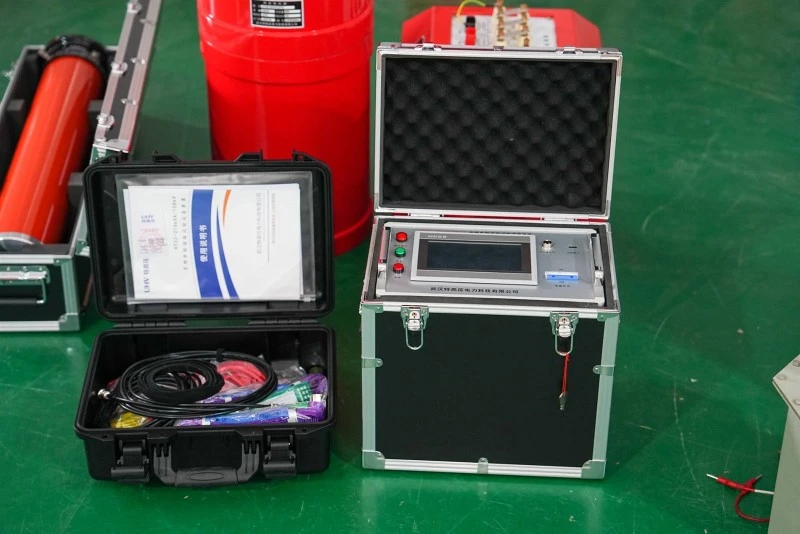

L'équipement de tenue à la tension résonante à conversion de fréquence se compose principalement d'une alimentation à conversion de fréquence, d'un transformateur d'excitation, d'un réacteur et d'un diviseur de tension capacitif.
Principe de fonctionnement de l'équipement de tension de tenue résonante à conversion de fréquence
Lorsque la fréquence du circuit f=1/2 π√ LC, une résonance se produit dans le circuit et la tension sur l'échantillon de test est Q fois la tension de sortie de l'extrémité haute tension du transformateur d'excitation. Q est le facteur de qualité du système, qui est le multiple de résonance de tension, allant généralement de dizaines à plusieurs centaines ou plus. Tout d'abord, ajustez la fréquence de sortie de l'alimentation à fréquence variable pour induire une résonance série dans le circuit, puis ajustez la tension de sortie de l'alimentation à fréquence variable dans les conditions de résonance du circuit pour atteindre la valeur de test de la tension d'échantillon. En raison de la résonance du circuit, une tension de sortie plus petite de l'alimentation à fréquence variable peut générer une tension de test plus élevée sur l'échantillon de test CX.
Caractéristiques de l'équipement d'endurance de tension résonante de conversion de fréquence
Le grand écran affiche les données de test et l'état du test, et dispose d'une fonction d'invite d'étape de fonctionnement en temps réel-.
Peut ajuster de manière flexible la tension expérimentale, la plage de fréquence et le temps de pressurisation
Les résultats du test peuvent calculer la capacité de l'échantillon de test
Équipé d'une interface de communication informatique pour faciliter la communication et la gestion des données expérimentales
Petite taille, poids léger, opération facile
Haute résolution, résolution de fréquence de 0,001 Hz
Haute sécurité et fiabilité, le système dispose de fonctions de protection contre les surintensités, les surtensions et les décharges, qui peuvent protéger efficacement la sécurité des personnes et des équipements. Les résultats des tests peuvent être imprimés et mis à jour avec un logiciel
