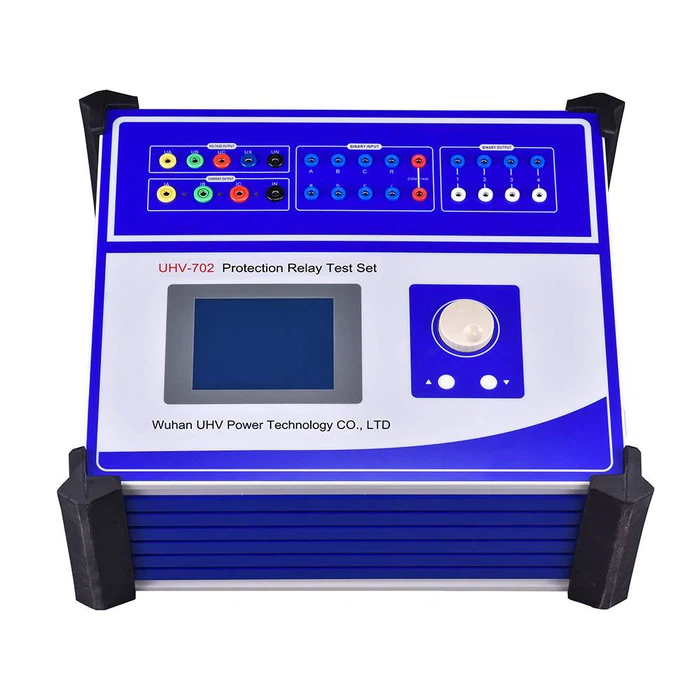

LeEnsemble de tests d'injection de courant secondaireSous Wuhan, UHV peut aider de nombreux travailleurs électriques à effectuer divers tests de puissance plus commodément .
Le courant primaire et le courant secondaire sont les concepts de base dans les transformateurs (ou transformateurs d'instruments) . Leurs principales différences résident dans l'enroulement qu'ils traversent, leur fonction et la relation entre eux:
1. Enroulement, ils traversent:
Courant primaire (i₁):Le courant traversant l'enroulement principal du transformateur (enroulement d'entrée) . Cet enroulement est connecté à la source d'alimentation (alimentation AC) .
Courant secondaire (i₂):Le courant traversant l'enroulement secondaire du transformateur (enroulement de sortie) . Cet enroulement est connecté à la charge (la puissance de consommation de dispositif électrique) .
2. Fonction et direction:
Courant primaire (i₁):Ceci est le courant tiré de la source d'alimentation par le transformateur . Il établit le champ magnétique alternatif dans le noyau du transformateur . Il peut être considéré comme le courant d'entrée .
Courant secondaire (i₂):Ceci est le courant fourni à la charge, induit par le champ magnétique alternatif . Il peut être considéré comme le courant de sortie . sa direction d'écoulement dépend des exigences de la charge .
3. relation (transformateur idéal):
C'est le point le plus crucial pour comprendre la différence . dans un transformateur idéal (ignorer toutes les pertes):
Relation de tension:Le rapport de la tension primaire (V₁) à la tension secondaire (V₂) est égal au rapport des virages primaires (n₁) en virages secondaires (n₂): V₁ / V₂=n₁ / n₂
Relation actuelle:Le rapport du courant primaire (i₁) au courant secondaire (i₂) est égal à l'inverse du rapport des virages secondaires (n₂) en virages principaux (n₁): i₁ / i₂=n₂ / n₁ (ou i₁ * n₁=i₂ * n₂ - équilibre AMPERE-Turn) .}
Conservation du pouvoir:Ignorer les pertes, la puissance d'entrée est égale à la puissance de sortie: V₁ * i₁ ≈ V₂ * i₂ (pour le composant de puissance réel) .
4. Résumé de la relation de base:
Le rapport Turns détermine le rapport de tension et le rapport actuel .
Transformateur Step-Up (n₂> n₁):V₂> v₁ (augmentation de tension de sortie), i₂ Transformateur interdit (n₂ Transformateur d'isolement (n₂ ≈ n₁):V₂ ≈ v₁, i₂ ≈ i₁ (principalement utilisé pour l'isolement, ne change pas la tension / courant) . 5. Influence de charge: Le courant secondaire (i₂) est déterminé uniquement par la charge .Plus la puissance demandée est grande par la charge (ou plus sa résistance équivalente est faible), plus le courant secondaire . est grand Le courant primaire (i₁) répond aux modifications du courant secondaire .Selon i₁ / i₂=n₂ / n₁ (ou i₁ * n₁=i₂ * n₂), lorsque le courant secondaire augmente dû à une charge plus lourde, le courant primaire doit également augmenter en conséquence pour satisfaire la conservation de la puissance et la cause de la cause "; Le changement de courant primaire est "l'effet" . dans des conditions de non-charge (courant secondaire=0), le courant primaire est très petit (seul le courant de magnétisation nécessaire pour établir le champ magnétique) . 6. Relation de phase (transformateur idéal): Dans un transformateur idéal, le courant primaire et le courant secondaire sont à 180 degrés hors de la phase . en effet parce que le flux magnétique produit par le courant secondaire s'oppose toujours au flux produit par le courant primaire (la loi de Lenz), travaillant pour maintenir le flux principal essentiellement constant .
