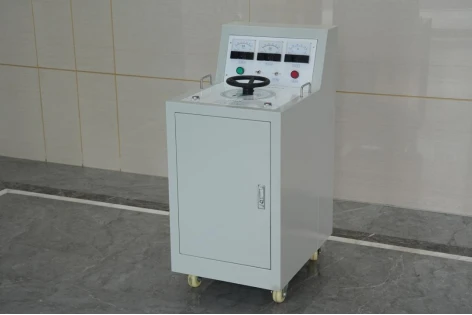

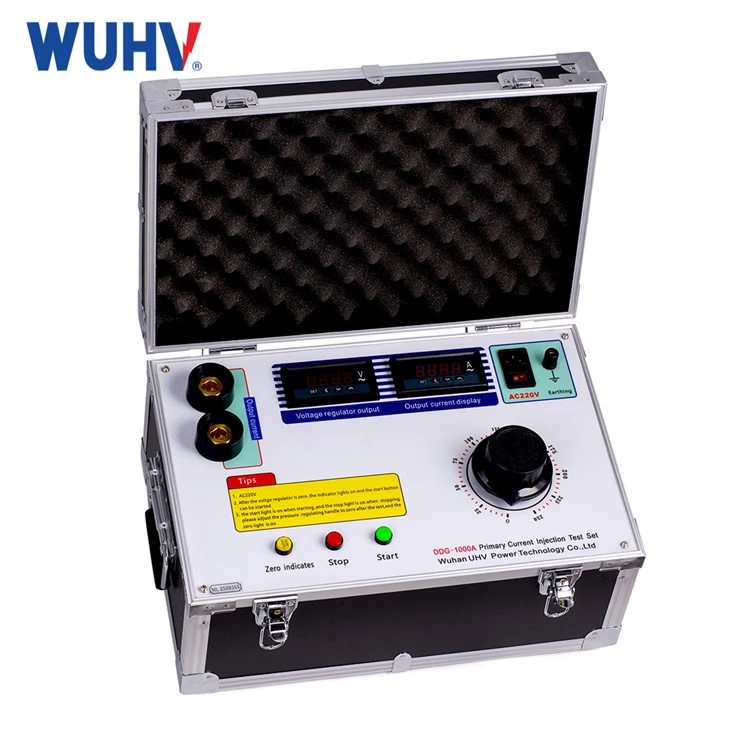

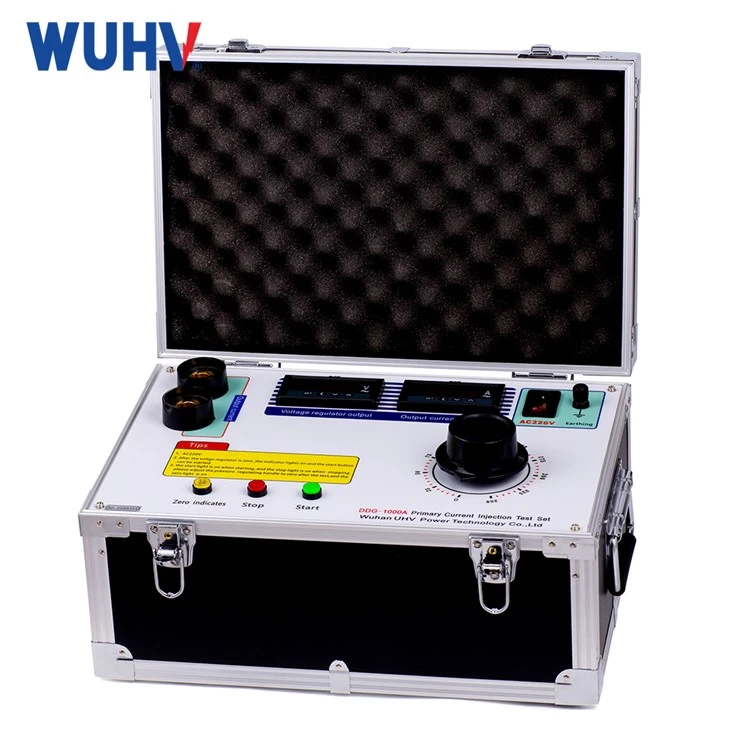

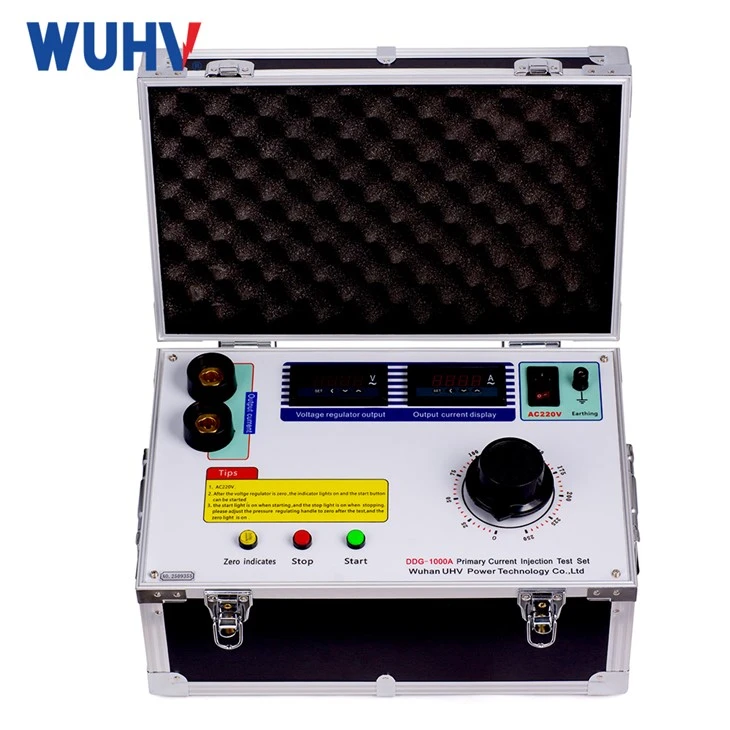

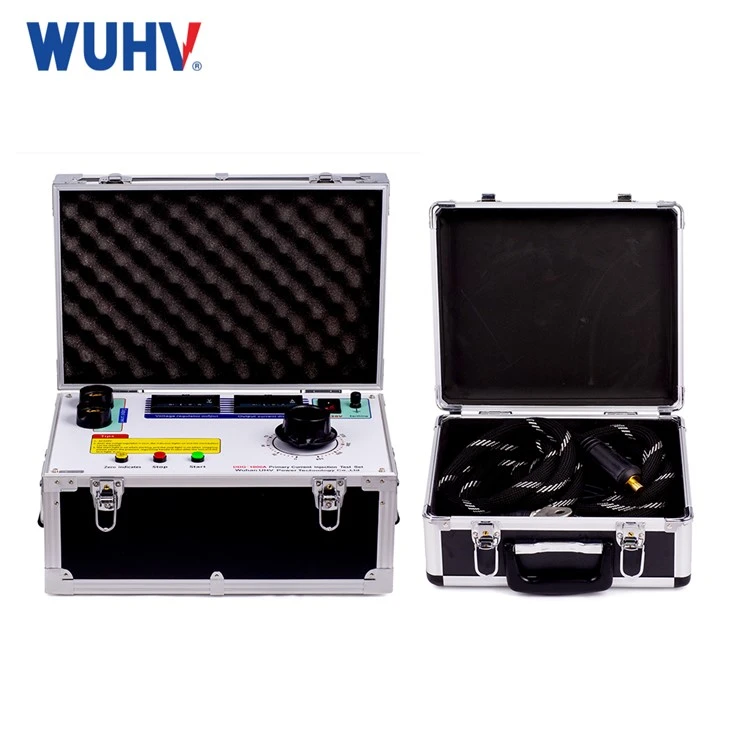

Testeur d'injection de courant primaire

Le testeur d’injection de courant primaire est l’équipement nécessaire dans les endroits à fort courant. Il est largement utilisé dans les centrales électriques, les stations de distribution d'énergie, les fabricants d'électricité, les instituts de recherche et autres départements. L'équipement présente les caractéristiques d'un système à court terme ou intermittent, de petite taille, léger et facile à entretenir, etc.

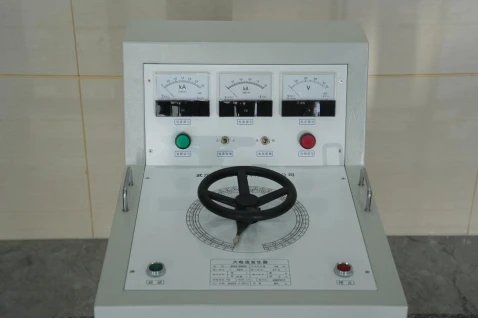

1. Le générateur de courant élevé dispose de deux ampèremètres pour la surveillance de la plage de tailles.

2. L'autotransformateur peut être ajusté librement.

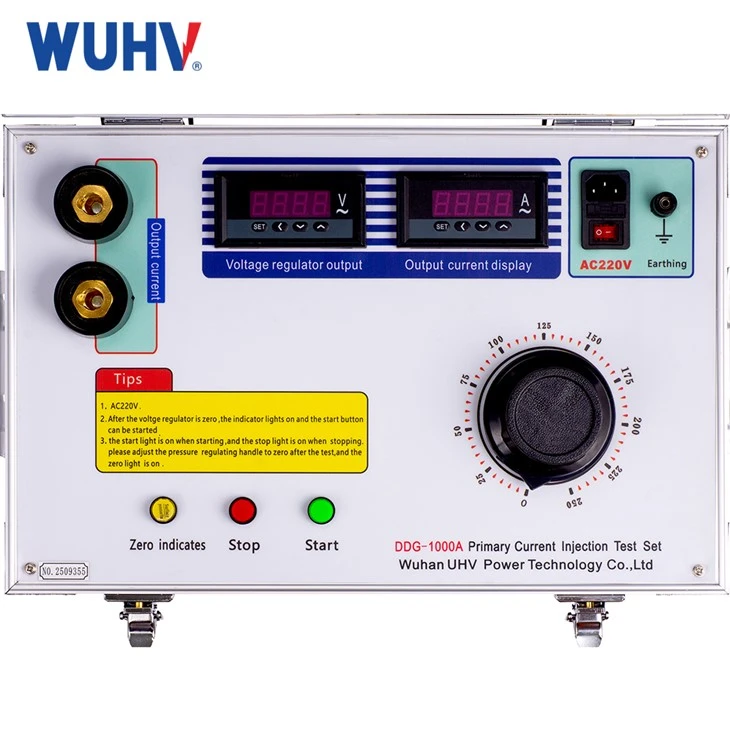

3. Voyant d'état, bouton de commande, facile à utiliser.

4. La structure globale séparable est facile à déplacer.

1. Connectez l'amplificateur de courant au produit testé conformément aux exigences de test et assurez-vous qu'il y a une alimentation électrique. (Pour le type split, connectez l'« entrée » du panneau à l'alimentation, la « sortie » à l'« entrée » sur DDK et l'« instrument » à l'« instrument » sur DDK.

2. Sélectionnez la position du commutateur de courant en fonction du courant nécessaire.

3. Mettez sous tension et le voyant vert doit être allumé (sinon, tournez l'interrupteur de tension dans le sens inverse des aiguilles d'une montre jusqu'à zéro jusqu'à ce que le voyant vert soit allumé). Appuyez sur le bouton de démarrage, le voyant vert doit être éteint et le voyant rouge est allumé. Tournez l'interrupteur de tension dans le sens des aiguilles d'une montre jusqu'à ce que le courant atteigne le niveau nécessaire.

4. Tournez l'interrupteur de tension dans le sens inverse des aiguilles d'une montre jusqu'à zéro, appuyez sur le bouton d'arrêt, le voyant rouge est éteint et le voyant vert est allumé. Les tests sont terminés.

1. Vérifiez le relais de protection : assurez-vous que le relais répond avec précision aux conditions de défaut.

2. Testez le transformateur de courant (CT) : simulez un courant élevé pour vérifier les performances du CT.

3. Simulez les conditions de panne : générez un courant élevé pour simuler des scénarios de pannes réels-.

4.Calibration : Fournit une méthode fiable pour calibrer l’équipement de protection.

Améliorer la fiabilité du système : assurez-vous que le système de protection est correctement activé en cas de panne réelle.

Préparation et configuration

Connectez l'injecteur de courant primaire à l'appareil testé (par exemple, un relais ou un transformateur de courant).

Définissez le niveau de courant souhaité, la durée du test et le mode de test (par exemple, courant AC/DC, injection échelonnée ou courant continu).

Injection de courant

L'injecteur génère un courant élevé et l'injecte dans le système testé.

L'équipement de test (par exemple, les relais) répondra en s'activant ou en se désactivant en fonction de ses paramètres (tels que le temps de déclenchement et le seuil de courant).

Surveillance et vérification

Surveillez la réponse du dispositif de protection ou du transformateur de courant testé.

Assurez-vous que le TC ou le relais fonctionne comme prévu lorsqu'il est soumis au courant de test.

Enregistrement et rapports de données

Les résultats des tests sont enregistrés pour analyse et reporting.

Les données permettent de vérifier si le dispositif de protection fonctionne correctement dans des conditions de défaut.

Simulez des situations de défaut en injectant des courants élevés contrôlés dans des circuits primaires tels que des relais ou des transformateurs de courant. Le courant injecté reproduit la surcharge, le court-circuit ou d'autres conditions de défaut rencontrées dans les systèmes réels. Selon les exigences des tests, l'appareil peut générer des courants alternatifs et continus.

1. Test du relais de protection : vérifiez si le relais répond correctement aux conditions de défaut et se déclenche conformément aux spécifications.
2. Test du transformateur de courant (CT) : simulez un courant primaire élevé pour tester la précision du CT et garantir qu'il réduit correctement le courant des relais de protection.
3. Calibrage : assurez-vous que les relais et autres systèmes de protection sont correctement calibrés pour répondre correctement aux courants de défaut.
4. Maintenance et dépannage : utilisé pour diagnostiquer et entretenir les systèmes de protection afin de garantir leur bon fonctionnement.
5. Simulation de défauts : simulez des défauts-du monde réel (tels que des courts-circuits, des surcharges) pour vérifier les performances du système de protection.

1. Mise à la terre et isolation de sécurité

Assurez-vous que le disjoncteur, le TC et le système de protection sont entièrement hors tension et isolés. Mettez correctement à la terre tous les équipements.

2. Sélectionnez la plage de courant correcte

Choisissez un testeur avec un courant de sortie adéquat pour déclencher le relais ou saturer le TC. Évitez de surcharger le testeur.

3. Évitez les sorties de courant élevées et prolongées

Un courant élevé (au-dessus de 1 000 A) chauffe les câbles et les composants internes. Respectez les limites du cycle de service (par exemple, 1 à 2 minutes en marche, puis refroidissez).

4. Utilisez des câbles de test adéquats

Utilisez des câbles courts et épais (par exemple, 50 à 70 mm² pour 1 000 A) avec des connexions serrées pour éviter la surchauffe et les chutes de tension.

5. Prévenir les contacts accidentels

Les bornes de sortie transportent une basse-tension dangereuse mais un courant extrêmement élevé. Éloignez le personnel non autorisé.

6. Sécurisez toutes les connexions

Des connexions desserrées provoquent des arcs électriques, une surchauffe et de fausses lectures. Serrez fermement tous les colliers et boulons.

7. Surveillez le voyage du disjoncteur

Le disjoncteur s'ouvrira lorsque le courant de test dépasse le paramètre de protection. Informez le personnel à proximité avant de procéder au test.

8. Enregistrer la température ambiante

La résistance du conducteur change avec la température (≈0,4 %/degré pour le cuivre). Corriger les lectures à la température de référence standard (20 degrés ou 75 degrés).

9. Décharge après test

Les condensateurs ou inducteurs internes peuvent stocker de l'énergie résiduelle. Attendez la « décharge terminée » avant de débrancher les câbles.

10. Étalonnage et maintenance réguliers

Étalonnez chaque année pour garantir la précision de l'ampèremètre, de la minuterie et de la sortie. Inspectez régulièrement les câbles, les bornes et le ventilateur de refroidissement.
