Analyseur CTPT

Analyseur CTPT

CT PT Analyzer est un appareil professionnel pour tester les transformateurs dans l’industrie électrique. Son principe de fonctionnement est basé sur un module d'alimentation à fréquence variable à tension constante et à courant constant.

Présentation du produit

Présentation du produit



CT PT Analyzer est un appareil professionnel pour tester les transformateurs dans l’industrie électrique. Son principe de fonctionnement est basé sur un module d'alimentation à fréquence variable à tension constante et à courant constant. L'analyseur CT PT contrôle la puissance de sortie via un système d'acquisition de données DSP pour effectuer divers tests sur les transformateurs de courant et de tension (CT/PT). L'analyseur CT PT peut mesurer avec précision les paramètres clés du transformateur, tels que les caractéristiques d'excitation, le rapport, la polarité, la résistance de l'enroulement secondaire, etc., et fournir automatiquement une variété de paramètres CT et PT.



Paramètres techniques



Tableau des fonctions

I. Transformateur de courant (CT)

II. Transformateur de tension (PT)

1. Courbe de magnétisation

1. Test de caractéristique d'excitation

2. Test du rapport de transformation

2. Test du rapport de transformation

3. Polarité

3. Polarité

Courbe d'erreur de 4. 5 % et 10 %

4. Résister au test de fréquence d'alimentation

5. Injection de courant

5. Démagnétisation

6. Démagnétisation

6. Calcul de la valeur du point de genou

7. Test de tenue du courant alternatif à fréquence industrielle



8. Calcul automatique de la valeur du point de genou d'excitation





Tableau des paramètres techniques

Paramètres techniques majeurs

Alimentation opérationnelle

AC220V ± 20V, 50-60Hz

Forme d'onde de sortie de l'alimentation électrique de l'équipement

Onde sinusoïdale

Tension de sortie de machine unique de la caractéristique d'excitation

0~1200V

Ensemble de courant de sortie d'excitation

0~20A

Test de courant de sortie de machine unique du rapport de transformation

0~600A

Plage de mesure du rapport CT

5~25000A/5A(5000A/1A)

Plage de mesure du rapport PT

1-500KV

Erreur

Inférieur ou égal à 0,5 % (0,2 %*Lecture+0.3%*Plage)

Température de fonctionnement

-10 degrés ~ +40 degrés

Humidité relative

<90RH%

Altitude

Inférieur ou égal à 1000m

Dimension hors tout (longueur*largeur*hauteur)

450*280*260(mm)

Poids

Inférieur ou égal à 30Kg



product-1208-806
product-800-534
product-1096-731



Caractéristiques du produit



  • Prise en charge de la détection CT et PT
  • Se conformer aux exigences de GB 20840.3-2013, GB 20840.2-2014 et d'autres réglementations
  • Tous les projets de tests peuvent être réalisés par une seule machine sans équipement auxiliaire externe
  • Ayant votre propre mini imprimante rapide, vous pouvez imprimer directement les résultats des tests sur place
  • Adopter un contrôleur intelligent, facile à utiliser
  • Écran LCD grand écran, interface d'affichage graphique
  • La valeur du point d'inflexion CT/PT (excitation) est automatiquement donnée en fonction du programme
  • Fournit automatiquement des courbes d'erreur de 5 % et 10 %
  • Peut enregistrer 3000 ensembles de données de test, ne sera pas perdu après une panne de courant
  • Prend en charge la sauvegarde des données sur une clé USB, qui peut être lue via un PC standard et générer des rapports WORD
  • Structure compacte, poids léger Inférieur ou égal à 22 kg, très adapté aux tests sur-site



Avantages du produit



1. Double fonctionnalité (CT et PT dans un seul appareil)

Un seul testeur peut effectuer des diagnostics complets sur les transformateurs de courant (CT) et les transformateurs de tension (PT), éliminant ainsi le besoin de deux instruments distincts et permettant d'économiser des coûts d'équipement importants.

2. Mesures de haute-précision

Il offre une précision de niveau laboratoire-pour les paramètres critiques tels que l'erreur de rapport (généralement ±0,05 %), le déphasage et les caractéristiques d'excitation, garantissant ainsi le bon fonctionnement des systèmes de mesure et de protection.

3. Fonctionnement automatisé et intelligent

Les testeurs modernes proposent des tests « à une -clé » entièrement automatiques. Après un câblage simple, l'appareil termine automatiquement la séquence de test, calcule la tension du point de coude, les courbes d'erreur et d'autres paramètres, et juge si le transformateur est qualifié-, réduisant ainsi considérablement le besoin de personnel technique hautement spécialisé.

4. Protection de sécurité complète

En utilisant des sources de fréquence variable à basse tension-(par exemple, 120 V) au lieu des méthodes traditionnelles d'injection de courant-à courant élevé, le testeur réduit considérablement les risques de haute-tension pour les opérateurs et les équipements. Il comprend également des fonctions de sécurité comme la démagnétisation automatique.

5. Portabilité extrême pour une utilisation sur le terrain

Pesant seulement 4-10 kg (format papier A4), ces analyseurs sont conçus pour les tests sur site dans les sous-stations. Leur construction légère et robuste les rend faciles à transporter vers des endroits éloignés, contrairement aux ensembles de tests traditionnels encombrants.

6. Gestion avancée des données

Les résultats peuvent être stockés en interne (des milliers d'enregistrements), exportés via USB pour créer des rapports Word/PDF/Excel et, sur certains modèles, transmis sans fil (Wi-Fi/Bluetooth) pour une analyse et une gestion des actifs basées sur le cloud-.

7. Larges capacités de tests (y compris transitoires et SIG)

Ils prennent en charge les tests-en régime permanent (rapport, polarité, résistance) et les tests transitoires complexes (constante de temps Ts, facteur de rémanence Kr). Ils sont également capables de tester des types spécialisés tels que les TC de classe TP, les GIS et les transformateurs à traversées sans accessoires externes.

8. Rentable-et efficace

L'automatisation réduit le temps de test jusqu'à 70 % par rapport aux méthodes manuelles. La conception-tout-en-un-réduit le coût total de possession en combinant plusieurs fonctions (résistance, charge, excitation) en un seul appareil, minimisant ainsi les temps d'arrêt pour maintenance.

9. Conformité aux normes internationales

Ces testeurs sont conçus pour répondre aux normes mondiales telles que CEI 60044, CEI 61869, IEEE C57.13 et GB/T, garantissant ainsi que les résultats de vos tests sont reconnus et conformes dans le monde entier.

10. Fonctionnalités de diagnostic intelligentes

Les modèles avancés permettent de « deviner la plaque signalétique » des transformateurs inconnus et utilisent des algorithmes d'IA pour analyser les tendances des données et prédire les problèmes potentiels de santé des transformateurs, permettant ainsi des stratégies de maintenance proactives.



Application de l'analyseur CT PT :



Étalonnage des relais de protection dans les sous-stations
Vérifie le rapport, la polarité et le déphasage des TC et des PT pour garantir que les relais de protection (par exemple, surintensité, différentiel) fonctionnent correctement pendant les défauts, évitant ainsi les déclenchements intempestifs ou les échecs de déclenchement.

Vérification de l'exactitude du comptage des revenus
Teste les TC et PT utilisés dans les compteurs de facturation des services publics pour confirmer leur classe de précision (par exemple, 0,2S, 0,5), garantissant ainsi que les clients commerciaux et industriels sont facturés correctement et que la perte de revenus est évitée.

Schémas de protection différentielle des transformateurs
Valide les TC des côtés primaire et secondaire des transformateurs de puissance, en vérifiant que leurs rapports et angles de phase correspondent aux paramètres du relais différentiel, évitant ainsi les faux déclenchements différentiels pendant le fonctionnement normal.

Test du transformateur élévateur-de générateur (GSU)
Teste les TC et les TP à rapport élevé aux sorties du générateur (souvent de 11 kV à 220 kV ou plus) pour vérifier la mesure précise de la puissance et la protection du générateur contre les défauts du stator ou les surintensités.

Tests CT/PT SIG (-appareillage isolé au gaz)
Utilisé là où l'accès aux terminaux CT/PT est limité. Le testeur peut effectuer tous les tests nécessaires du côté secondaire en utilisant des méthodes de fréquence variable à basse tension-, évitant ainsi d'avoir besoin d'ouvrir des compartiments de gaz sous pression.

Mise en service de nouvelles sous-stations et appareillages de commutation
Effectué lors de l'installation initiale des TC et des PT pour documenter les courbes d'excitation de base, les erreurs de rapport et les valeurs de charge avant la première mise sous tension de l'équipement.

Maintenance périodique dans les installations utilitaires et industrielles
Mené annuellement ou biannuellement pour suivre la dégradation des noyaux magnétiques et de l'isolation CT/PT, aidant ainsi les services publics et les usines à planifier les remplacements avant qu'une panne n'entraîne des temps d'arrêt imprévus.

Dépannage sur site-des dysfonctionnements de mesure ou de protection
Lorsqu'un compteur affiche des valeurs incorrectes ou qu'un relais fonctionne sans défaut, le testeur est utilisé pour isoler rapidement si le problème vient du CT/PT lui-même, du câblage ou de l'instrument connecté.

Test des TC de classe TP pour les lignes de transmission
Vérifie spécifiquement les paramètres de performances transitoires (tension de point de coude, courant d'excitation, constante de temps Ts, facteur de rémanence Kr) des TC de classe TP utilisés dans les schémas de protection à grande vitesse-pour les lignes de transmission à très-haute tension (EHV).

Contrôle qualité dans les ateliers de fabrication et de réparation CT/PT
Utilisé par les fabricants pour effectuer des tests à 100 % de toutes les unités avant expédition, et par les ateliers de réparation pour vérifier que les TC/PT reconditionnés ou rembobinés répondent aux spécifications d'origine de leur plaque signalétique.



Principe de travail



L'analyseur CT PT fonctionne principalement selon la méthode basse-fréquence ou variable-fréquence, qui applique une tension réduite (par exemple, 20 V à 0,5 Hz) à l'enroulement secondaire du transformateur de courant ou de tension pour saturer le noyau au même niveau de flux magnétique qu'une tension beaucoup plus élevée à 50/60 Hz, puis reconvertit mathématiquement les résultats à la fréquence nominale. Pour les tests de rapport et de polarité, il injecte une faible tension alternative (généralement 0 à 120 V) dans l'enroulement secondaire et mesure la tension induite du côté primaire pour calculer avec précision le rapport de spires. La courbe d'excitation (magnétisation) est obtenue en faisant varier la tension appliquée à l'enroulement secondaire tout en surveillant le courant résultant, à partir duquel sont dérivés la tension du point de coude et d'autres paramètres du noyau. Certains modèles avancés utilisent une méthode CC qui sature rapidement le noyau pour terminer le test d'excitation jusqu'à trois fois plus rapidement. De plus, le testeur mesure la résistance des enroulements via la méthode Kelvin à quatre fils et la charge secondaire en VA, avec toutes les fonctions intégrées dans un seul instrument contrôlé par microprocesseur qui automatise l'ensemble de la séquence de test, calcule l'erreur de rapport, le déphasage, les courbes d'erreur et les paramètres transitoires (Ts, Kr, Ktd), et fournit un jugement de réussite/échec sans nécessiter de sources externes de haute tension ou de courant élevé.



Pourquoi nous choisir ?



Nous offrons rapidité, qualité et expertise. Demandez un devis et vous le recevrez dans l'heure ; Besoin d'une solution, et nous la fournirons dans les 24 heures. Une démonstration du produit est toujours disponible pour prouver nos capacités avant de vous engager. Une fois que vous passez une commande, nous respectons strictement le contrat, vous tenons au courant de l'avancement de la production et garantissons-une livraison à temps. Avec plus de 100 pays desservis-dont la Malaisie, l'Indonésie, l'Arabie saoudite, les Émirats arabes unis, les États-Unis, l'Australie et le Brésil-notre expérience en matière d'exportation est approfondie et éprouvée. Nos installations de production modernes et notre environnement de bureau propre et organisé reflètent notre engagement envers la qualité à tous les niveaux. Après votre achat, nous répondons aux demandes dans les six heures, offrons une garantie complète de 12 -mois, fournissons une assistance en matière de formation à l'étranger et effectuons des visites de retour régulières. Des services de garantie prolongée et de location sont également disponibles. Nous acceptons les tests d'acceptation en usine, et nos équipes professionnelles de R&D et de contrôle qualité garantissent que chaque produit répond à vos spécifications. La personnalisation est toujours une option, tout comme les services d'étalonnage agréés. Tout cela est accompagné de prix compétitifs et d'une garantie de 12 mois, car votre réussite est notre affaire.

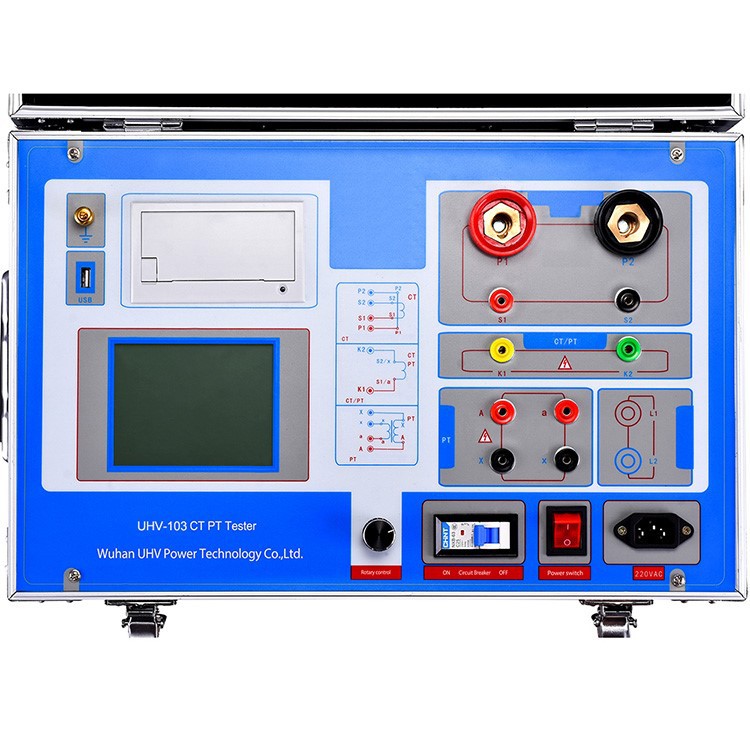

2
2-2



FAQ



Q : À quoi sert un analyseur CT PT ?

R : Il est utilisé pour effectuer des tests complets sur CT et PT, y compris l'erreur de rapport, le déphasage, la polarité, la courbe d'excitation (magnétisation), la tension au point de coude, la résistance d'enroulement, la charge secondaire et la résistance d'isolation.

Q : Peut-il tester à la fois les TC et les PT sans changer de matériel ?

R : Oui, un analyseur CT PT moderne prend en charge les tests CT et PT dans une seule unité. Il vous suffit de sélectionner le type de transformateur dans le menu du logiciel, de connecter les bornes correspondantes et l'analyseur applique automatiquement la méthode de test appropriée.

Q : Dois-je déconnecter le CT/PT du système pour le tester ?

R : Oui, pour des tests précis et sûrs, le CT/PT doit être isolé (-hors tension) du système électrique et déconnecté de toute charge (charge). Les circuits primaire et secondaire doivent être ouverts ou court-circuités conformément aux instructions de test.

Q : Est-il facile à utiliser pour les techniciens de terrain ?

R : Absolument. La plupart des modèles disposent d'une séquence de test automatique-à une touche. Après avoir connecté les câbles CT/PT, l'opérateur sélectionne le type de test et appuie sur « Démarrer ». L'analyseur effectue toutes les étapes, calcule les résultats et affiche un jugement de réussite/échec sans nécessiter une expertise approfondie.

Q : Êtes-vous une usine ou simplement une société commerciale ?

R : Wuhan UHV Electric Power Technology CO., Ltd. est une entreprise industrielle et commerciale, avec sa propre usine, auto-produite et auto-vendue. ce qui signifie que vous bénéficiez de prix directs en usine-et d'une assistance technique directe sans aucun intermédiaire. Vous êtes invités à demander une visite de l'usine par appel vidéo ou à nous rendre visite en personne pour vérifier nos capacités de production.
