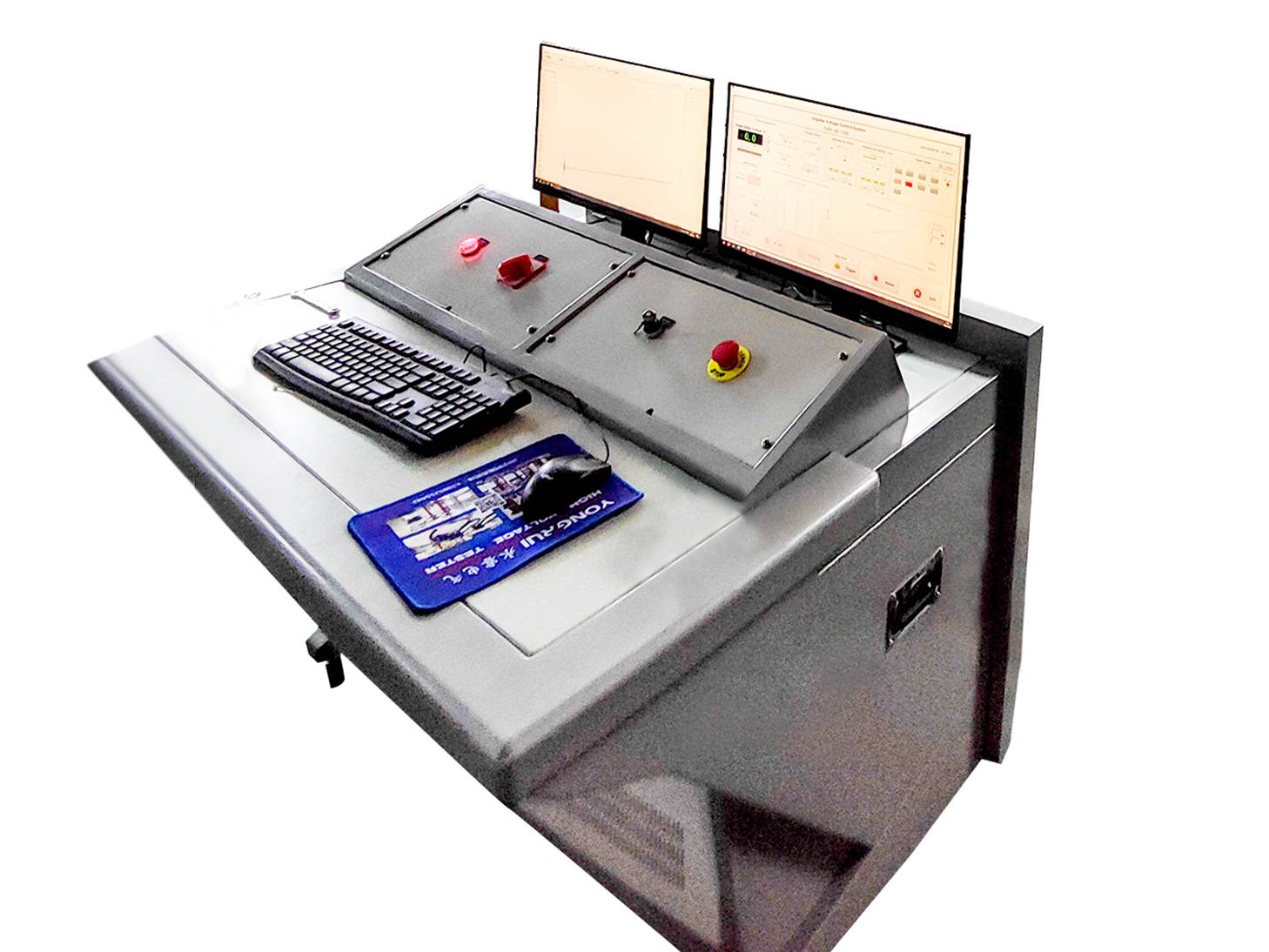

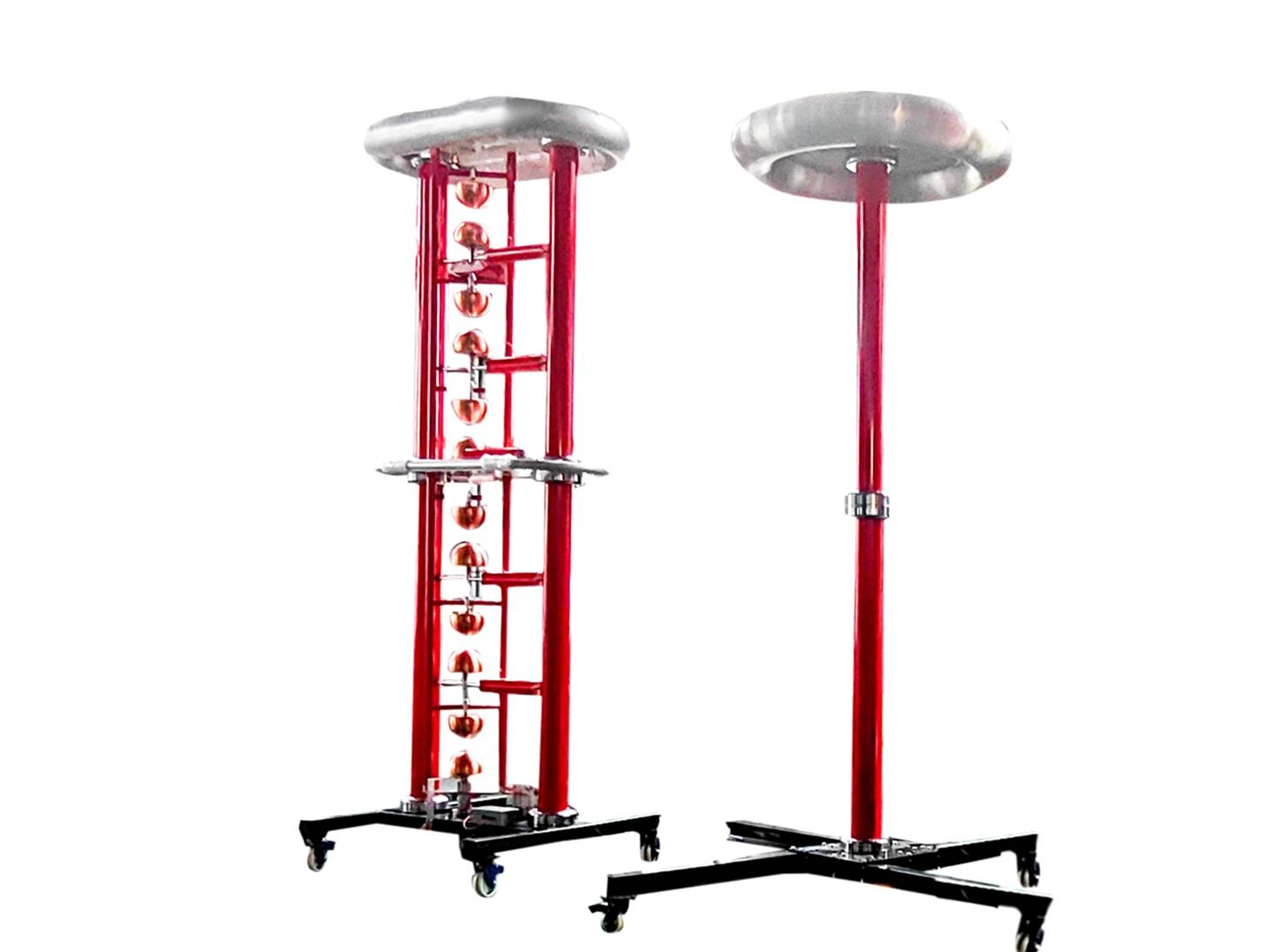

Présentation du produit

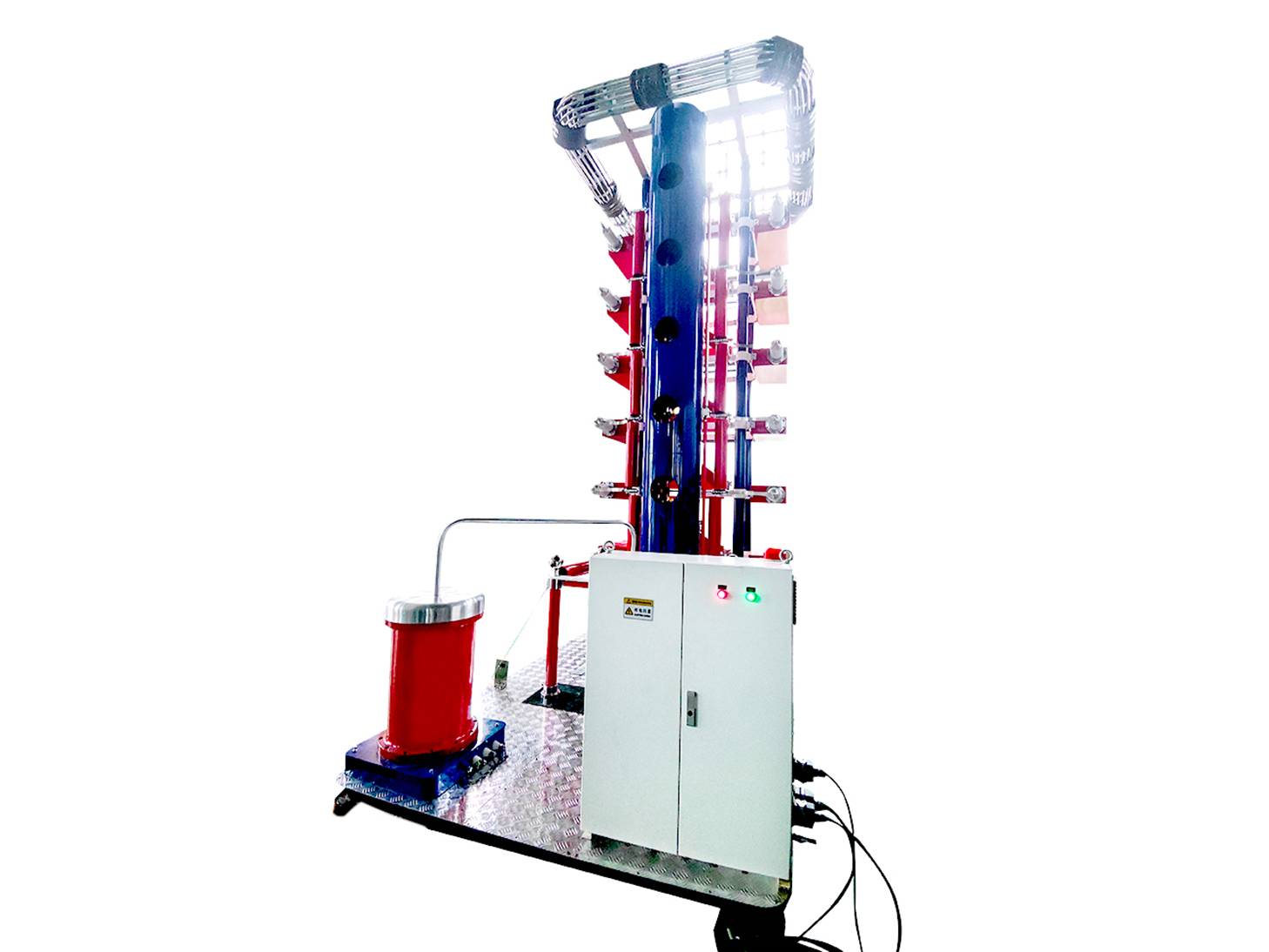

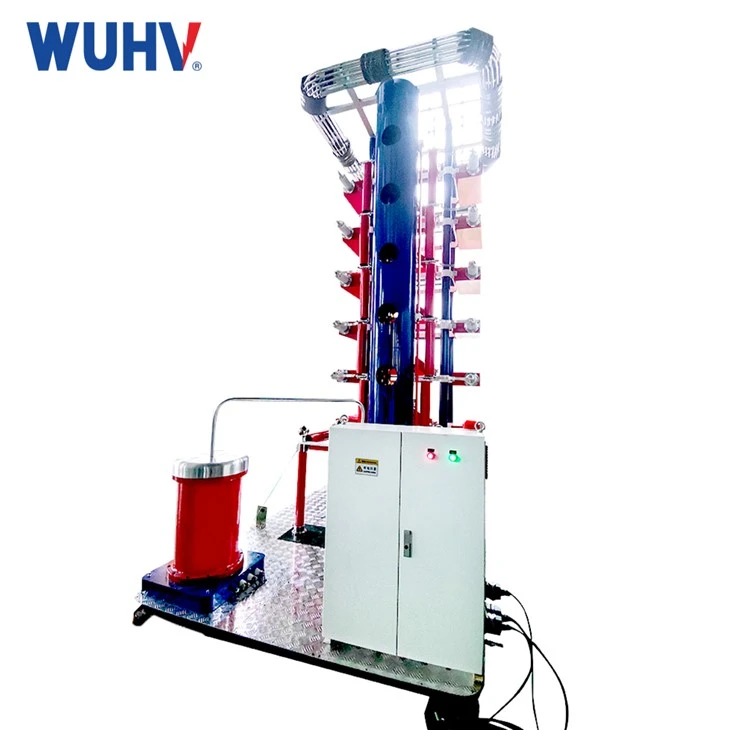

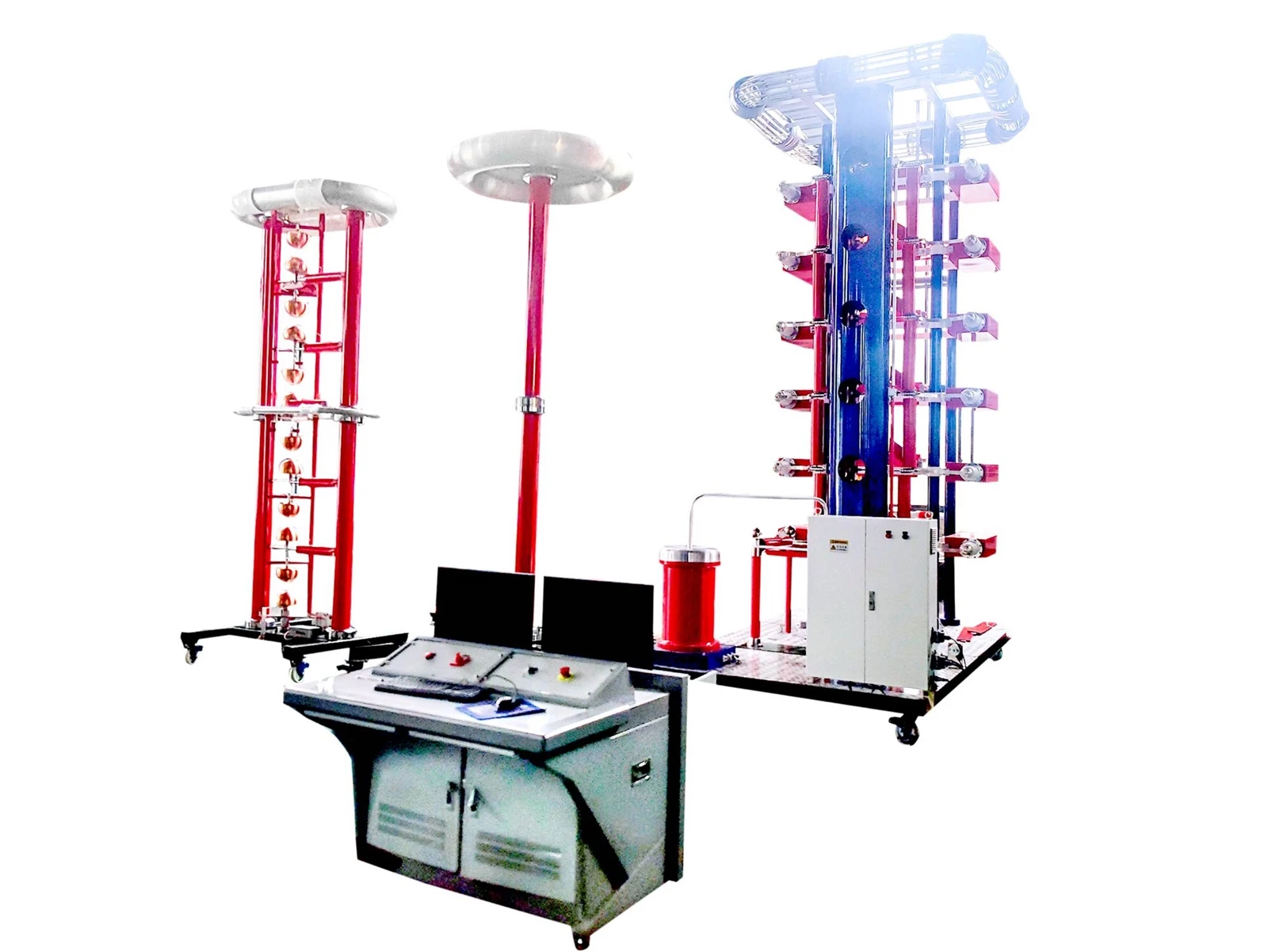

Un ensemble de test de tension d'impulsion de foudre est un dispositif d'alimentation qui imite la foudre, les surtensions de fonctionnement et d'autres tensions d'impulsion. Il est principalement utilisé dans les tests de tension de tenue aux impulsions d'isolation et de claquage par impulsion diélectrique, de décharge et autres tests pour tester les performances d'isolation des équipements électriques. En simulant diverses formes d'onde telles que l'onde complète de tension de choc de foudre, l'onde de coupure de tension de choc de foudre et l'onde de tension de choc de fonctionnement, le générateur d'impulsions de foudre peut évaluer avec précision la réponse de l'équipement électrique dans des conditions de tension extrêmes.

Paramètres techniques

Niveau de tension	Configuration	Objet de test
100kV/5kJ
200 kV 5 kJ	Pas de dispositif de troncature, d'oscilloscope ou de carte d'acquisition	Commutateurs de niveau et isolateurs 6-10KV ; Test pleine onde de tension de choc de foudre, forme d'onde 1,2/50us
200 kV 10 kJ	Pas de dispositif de troncature, d'oscilloscope ou de carte d'acquisition	Commutateurs de niveau et isolateurs 6-10KV ; Et le test pleine onde de tension de choc de foudre pour les transformateurs et les inducteurs mutuels sans exigences de test de coupure, forme d'onde 1,2/50us
200 kV 10 kJ	Il existe un dispositif de troncature, un oscilloscope Tektronix 1102 ou une carte d'acquisition	Commutateurs de niveau et isolateurs 6-10KV ; Et test de tension de choc de foudre pleine onde pour les transformateurs et les inducteurs mutuels avec des exigences de forme d'onde de 1,2/50 us ; Couper la vague 2-6us
300kV7,5kJ	Pas de dispositif de troncature, d'oscilloscope ou de carte d'acquisition	Commutateurs de niveau et isolateurs 10-35KV ; Test pleine onde de tension de choc de foudre, forme d'onde 1,2/50us
300 kV 15 kJ	Pas de dispositif de troncature, d'oscilloscope Tektronix 1102 ou de carte d'acquisition	Commutateurs de niveau et isolateurs 10-35KV ; Et test de tension de choc de foudre pleine onde pour transformateurs et inducteurs mutuels sans exigences de test de coupure de forme d'onde, forme d'onde 1,2/50us
300 kV 15 kJ	Dispositif de coupure, oscilloscope ou carte d'acquisition à un étage de 300 kV-	Commutateurs de niveau et isolateurs 10-35KV ; Et test de tension de choc de foudre pleine onde pour les transformateurs et les inducteurs mutuels avec des exigences de forme d'onde de 1,2/50 us ; Couper la vague 2-6us
300 kV 30 kJ	Dispositif de coupure à un étage-de 300 kV, oscilloscope Tektronix 2012 ou carte d'acquisition	Commutateurs de niveau et isolateurs 10-35KV ; Et test de tension de choc de foudre pleine onde pour les transformateurs et les inducteurs mutuels avec des exigences de forme d'onde de 1,2/50 us ; Couper la vague 2-6us
400 kV 10 kJ	Pas de dispositif de troncature, oscilloscope	Commutateurs de niveau et isolateurs 10-35KV ; Test pleine onde de tension de choc de foudre, forme d'onde 1,2/50us
400 kV 20 kJ	Dispositif de coupure à un étage-400 kV, oscilloscope	Commutateurs de niveau et isolateurs 10-35KV ; Et test de tension de choc de foudre pleine onde pour les transformateurs et les inducteurs mutuels avec des exigences de forme d'onde de 1,2/50 us ; Couper la vague 2-6us
400 kV 20 kJ	Pas de dispositif de troncature, d'oscilloscope ou de carte d'acquisition	Commutateurs de niveau et isolateurs 10-35KV ; Et le test pleine onde de tension de choc de foudre pour les transformateurs et les inducteurs mutuels sans exigences de test de coupure, avec une forme d'onde de 1,2/50us ;
400 kV 30 kJ	Dispositif de coupure à un étage-de 300 kV, oscilloscope	Commutateurs de niveau et isolateurs 10-35KV ; Et test de tension de choc de foudre pleine onde pour les transformateurs et les inducteurs mutuels avec des exigences de forme d'onde de 1,2/50 us ; Couper la vague 2-6us
400 kV 40 kJ	Pas de dispositif de troncature, d'oscilloscope ou de carte d'acquisition	Commutateurs de niveau et isolateurs 10-35KV ; Et test de tension de choc de foudre pleine onde pour les transformateurs et les inducteurs mutuels avec des exigences de forme d'onde de 1,2/50 us ; Couper la vague 2-6us
600 kV 15 kJ	Dispositif de trempage à un étage de 600 kV-, carte d'acquisition	commutateur de niveau 10-35KV ; Et le test pleine onde de tension de choc de foudre d'isolateur avec des exigences de test d'onde raide, forme d'onde 1,2/50us ; Vague raide
600 kV 30 kJ	Dispositif de coupure à un étage-400 kV, oscilloscope	Commutateurs de niveau et isolateurs 10-66KV ; Et test de tension de choc de foudre pleine onde pour les transformateurs et les inducteurs mutuels avec des exigences de forme d'onde de 1,2/50 us ; Couper la vague 2-6us
500 kV 30 kJ	Dispositif de troncature à un étage, oscilloscope
800 kV 20 kJ		Commutateurs de niveau et isolateurs 10-110KV ; Et test de tension de choc de foudre pleine onde pour transformateurs et inducteurs mutuels sans exigences de test de coupure de forme d'onde, forme d'onde 1,2/50us
800 kV 40 kJ	Pas de dispositif de troncature, oscilloscope	Commutateurs de niveau et isolateurs 10-110KV ; Et test de tension de choc de foudre pleine onde pour transformateurs et inducteurs mutuels sans exigences de test de coupure de forme d'onde, forme d'onde 1,2/50us
800 kV 40 kJ	Dispositif de coupure 800kV, oscilloscope	Commutateurs de niveau et isolateurs 10-110KV ; Et test de tension de choc de foudre pleine onde pour les transformateurs et les inducteurs mutuels avec des exigences de forme d'onde de 1,2/50 us ; Couper la vague 2-6us
800 kV 80 kJ	Dispositif de coupure 800kV, oscilloscope	Commutateurs de niveau et isolateurs 10-110KV ; Et test de tension de choc de foudre pleine onde pour les transformateurs et les inducteurs mutuels avec des exigences de forme d'onde de 1,2/50 us ; Couper la vague 2-6us

Précautions

1. Assurez-vous que l'équipement est bien mis à la terre pour éviter les accidents de choc électrique causés par une mauvaise mise à la terre.
2. Les opérateurs doivent posséder les connaissances et compétences de sécurité correspondantes, être familiers avec les étapes de fonctionnement et les précautions de l'équipement.
3. Lors de l'utilisation, il est nécessaire de maintenir une distance de sécurité pour éviter d'être blessé par le dispositif de décharge du générateur d'impulsions de foudre.
4. Après utilisation, il est nécessaire d'éteindre rapidement le générateur d'impulsions de foudre et d'effectuer des travaux de maintenance et d'entretien de l'équipement.

Entretien des équipements

1. Pour assurer la sécurité des personnes et des équipements, il est nécessaire d'entretenir régulièrement le générateur. Pour éviter l'accumulation de poussière, le générateur doit être essuyé régulièrement, en particulier les surfaces de la plate-forme isolante, de la tige isolante, etc. doivent être maintenues propres.
2. Pendant le fonctionnement et au ralenti, le générateur doit être protégé de l'humidité. Lorsque l'humidité de l'air ambiant est trop élevée pendant une longue période, elle doit être ventilée et séchée.
3. Après une période d'utilisation, de l'huile lubrifiante doit être ajoutée à chaque pièce de transmission mécanique.
4. La peinture semi-conductrice sur la surface de la bague en céramique supérieure près de la bride centrale du transformateur redresseur haute tension - doit être bien protégée ; S'il y a une forte couronne due à l'usure ou à une défaillance, une peinture anti-corona semi-conductrice doit être pulvérisée pour faire disparaître la couronne.
5. S'il y a une fuite d'huile ou un bruit anormal dans les composants du générateur, celui-ci doit être arrêté. Il ne peut être remis en service qu'après réparation et réussite du test.
6. Si le système d'impulsions d'allumage ne fonctionne pas correctement, vérifiez s'il y a des courts-circuits ou des circuits ouverts dans diverses parties du système d'impulsions d'allumage et résolvez-les.
