Le test de tension de tenue CA est la méthode de test la plus rigoureuse, la plus efficace et la plus directe pour évaluer la résistance d'isolation des équipements électriques, et c'est également une méthode de test requise par les réglementations électriques en vigueur. Il s'agit actuellement d'un jugement directeur pour déterminer si un équipement électrique peut être mis en service en Chine, et c'est également une méthode de détection importante pour garantir le niveau d'isolation de l'équipement et éviter les accidents de rupture d'isolation. Avec le développement continu du système électrique chinois, de plus en plus d'équipements électriques à haute tension et de grande capacité et de câbles en polyéthylène réticulés sont largement utilisés. Dans les travaux quotidiens de maintenance et de contrôle d’état, le test de tenue à la tension alternative est un élément de test essentiel. En raison du transport encombrant et peu pratique des transformateurs de test de fréquence industrielle traditionnels et de la nécessité d'une alimentation de test de grande capacité lors de la réalisation d'essais de tenue à la tension alternative sur des équipements électriques de grande capacité, il est parfois impossible d'effectuer des tests sur site. Par conséquent, un nouveau dispositif de test de tenue à la tension alternative est nécessaire pour les tests. Avec le développement de la technologie énergétique, de nouvelles méthodes de test ont été progressivement adoptées. Parmi eux, le test de tenue à la tension de résonance en série est l'un d'entre eux qui convient aux conditions nationales de la Chine. Il applique les principes de base des circuits résonants et peut être divisé en trois types selon différentes méthodes de réglage : inductif, capacitif et fréquence variable. Grâce à la comparaison des trois types de dispositifs résonants en série dans des applications pratiques, il s'avère que le dispositif résonant en série à fréquence variable est plus adapté aux besoins réels sur site. Par conséquent, dans le test AC des équipements de terrain, le plus couramment utilisé est ledispositif résonant en série à fréquence variable, qui peut répondre à divers tests de tenue à la tension alternative.
En nous référant à divers documents graphiques et textuels, nous pouvons comprendre les méthodes de réglage sur site-couramment utilisées pour les tests de tension de tenue par résonance série, y compris les méthodes inductives et à fréquence variable. Cependant, quelle que soit la méthode, on espère que le circuit haute tension- pourra être ajusté à une impédance inductive égale à la capacité, c'est-à-dire o L=1/C. De cette façon, seule une petite tension doit être appliquée au transformateur intermédiaire et une haute tension QU (Q=L/R=1/o CR, facteur de qualité) sera générée sur l'échantillon de test.
La possibilité de générer une haute tension suffisante sur l'échantillon de test dépend des trois conditions suivantes :
① L'inductance totale du circuit haute -tension est-elle égale à la capacité totale ;
② La valeur du facteur de qualité du circuit haute -tension est-elle suffisamment grande ?
③ La tension U appliquée au transformateur intermédiaire est-elle suffisamment grande.
Le composant le plus important du dispositif inductif est le réacteur à noyau de fer à inductance réglable, qui ajuste l'entrefer du noyau de fer du réacteur pour modifier son inductance. L'avantage de ce dispositif est que l'inductance du réacteur peut être rendue très grande, ce qui peut être utilisé pour tester la tension de tenue d'échantillons de grande capacité. La taille de l'inductance peut être ajustée linéairement et le circuit série peut être amené à atteindre le point de résonance exactement en fonction de la capacité de l'échantillon. En appliquant d'abord une basse tension pour ajuster l'inductance du réacteur afin de produire une résonance dans le circuit série, puis en augmentant la tension, l'inductance du réacteur peut être ajustée jusqu'à ce qu'une résonance se produise sous la tension d'essai. Ceci est à la fois sûr et permet d'obtenir une résonance complète du circuit. L'inconvénient est que la fabrication du réacteur est complexe et que le poids du dispositif augmente.

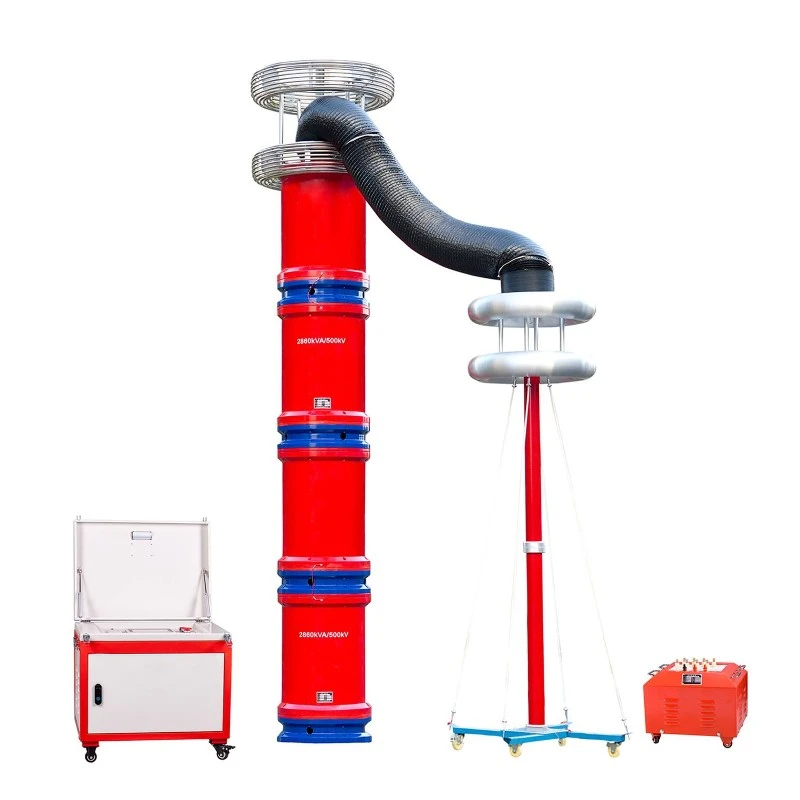

Le dispositif à fréquence variable s'appuie sur une alimentation à fréquence variable de haute-puissance pour ajuster la fréquence d'alimentation, de sorte que le circuit atteigne le point de résonance. L'inductance du réacteur utilisé dans l'appareil est fixe et la fréquence de l'alimentation de test varie en fonction de la capacité. Le dispositif de test de résonance série à fréquence variable utilise le principe de résonance série, utilise un transformateur d'excitation pour exciter le circuit de résonance série, ajuste la fréquence de sortie du contrôleur de fréquence variable et rend l'inductance du circuit L et l'échantillon de test C.
Résonance série, où la tension de résonance est la tension appliquée à l'échantillon d'essai, présente les avantages d'atteindre exactement le point de résonance, ce qui rend le réacteur simple, léger et présente un facteur de qualité élevé du circuit. Cependant, l'inconvénient est qu'il nécessite une alimentation électrique élevée-, qui a des exigences élevées en matière de stabilité de la tension et de la fréquence de l'alimentation. La plage de réglage du type à fréquence variable est plus grande que celle du type inductif. Avec l’avancement des équipements électroniques, le type à fréquence variable est désormais généralement utilisé.
Problèmes liés aux tests de tension de tenue par résonance série dans des situations réelles sur-site
Lors de l'utilisation réelle de dispositifs résonants en série à fréquence variable sur site, nous rencontrons souvent une série de problèmes tels qu'un faible facteur de qualité, une faible fréquence de résonance et un courant élevé dans le circuit de test, qui doivent être notés par le personnel de test. Des mesures correspondantes doivent être prises pour résoudre ces problèmes afin de garantir le bon déroulement de l'essai de tension de tenue CA.
