Résonance série? Wuhan UHV est spécialisé dans la production derésonance série, avec une large gamme de produits et de tests électriques professionnels. Pour trouverrésonance série, choisissez Wuhan UHV.

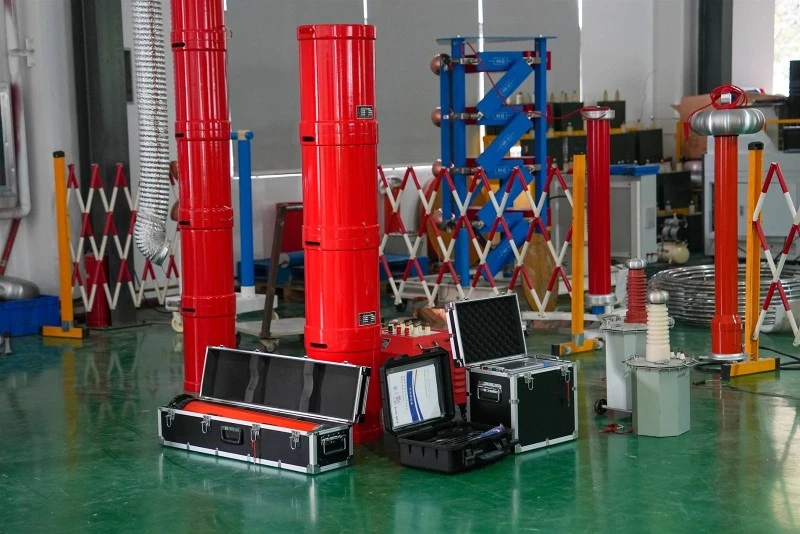

Résonance série, également connu sous le nomdispositif d'essai de résonance en série à fréquence variable, est composé d'une alimentation à fréquence variable, d'un transformateur d'excitation, d'un réacteur et d'un diviseur de tension capacitif. Le condensateur et le réacteur de l'échantillon d'essai forment une connexion résonante en série ; Le diviseur de tension est connecté en parallèle à l'échantillon de test pour mesurer la tension de résonance sur l'échantillon de test et fournir un signal de protection contre les surtensions ; La puissance de sortie de modulation de fréquence est couplée au circuit résonant en série via un transformateur d'excitation, fournissant une puissance d'excitation pourrésonance série.
Définition de la résonance série
Dans un circuit alternatif avec une résistance R, une inductance L et un condensateur C, la résonance série se traduit généralement par différentes phases de tension et de courant aux deux extrémités du circuit. Si nous ajustons les paramètres ou la fréquence d'alimentation des composants du circuit (L ou C), nous pouvons rendre leurs phases identiques et l'ensemble du circuit apparaît purement résistif. Lorsqu’un circuit atteint cet état, on parle de résonance. À l'état résonnant, l'impédance totale du circuit atteint ou se rapproche de sa valeur maximale. Le but de l’étude de la résonance est de comprendre ce phénomène objectif et d’utiliser pleinement ses caractéristiques dans la science et la technologie appliquée, tout en prévenant les dommages qu’il peut causer. Il existe deux types de connexions de circuits : la résonance série et la résonance parallèle. Dans un circuit série composé de résistances, d'inductances et de condensateurs, lorsque la réactance capacitive XC est égale à la réactance inductive XL, c'est-à-dire XC=XL, la phase de la tension U et du courant I dans le circuit sont les mêmes et le circuit présente une résistance pure. Ce phénomène est appelé résonance série (également appelée résonance de tension). Lorsqu'une résonance série se produit dans le circuit, l'impédance du circuit Z=√ R2+XC-XL2=R, l'impédance totale dans le circuit est minimisée et le courant atteindra sa valeur maximale.
Principe de résonance série
À la fréquence du circuit, une résonance se produit dans le circuit et la tension sur l'échantillon de test est Q fois la tension de sortie de l'extrémité haute tension du transformateur d'excitation. Q est le facteur de qualité du système, qui est le multiple de résonance de tension, allant généralement de dizaines à plusieurs centaines ou plus. Tout d'abord, ajustez la fréquence de sortie de l'alimentation à fréquence variable pour induire une résonance série dans le circuit, puis ajustez la tension de sortie de l'alimentation à fréquence variable dans les conditions de résonance du circuit pour atteindre la valeur de test de la tension d'échantillon. En raison de la résonance du circuit, une tension de sortie plus petite de l'alimentation à fréquence variable peut générer une tension de test plus élevée sur l'échantillon de test CX.
Avantages de la résonance série
1. La capacité de puissance requise est considérablement réduite. Le dispositif de test de résonance série XB-f série série série utilise un réacteur résonant et le condensateur testé pour générer une résonance, obtenant ainsi la haute tension et le courant élevé requis. Dans l'ensemble du système, l'alimentation électrique ne doit assurer que la partie consommation active du système. Par conséquent, l’alimentation électrique requise pour le test ne représente que 1/Q fois la capacité du test (Q est le facteur de qualité).
2. Le poids et le volume de l'équipement ont été considérablement réduits. Dans une alimentation résonante en série, non seulement le dispositif de régulation de tension de puissance élevée -encombrant et le transformateur de test de fréquence de puissance haute - ordinaire sont éliminés, mais l'alimentation d'excitation résonante ne nécessite que 1/Q de la capacité de test, réduisant considérablement le poids et le volume du système, généralement 1/5-1/10 des dispositifs de test ordinaires.
3. Améliorez la forme d'onde de la tension de sortie. Une alimentation résonante est un circuit de filtrage résonant qui peut améliorer la distorsion de la forme d'onde de la tension de sortie, obtenir une bonne onde sinusoïdale et empêcher efficacement la fausse panne de l'échantillon de test provoquée par des pics harmoniques.
4. Empêchez les courants de court-circuit-importants de brûler le point de défaut. Dans l'état résonant, lorsque le point faible de l'isolation de l'échantillon d'essai est brisé, le circuit se désaccorde immédiatement (la capacité change, ne remplissant pas la condition de résonance) et le courant du circuit diminue rapidement jusqu'à 1/Q du courant d'essai normal. Cependant, lors de l'utilisation de transformateurs de résonance parallèle ou de transformateurs de test traditionnels pour les tests de tension de tenue CA, le courant de claquage augmente immédiatement des dizaines de fois. Comparé aux deux, le courant de court-circuit-est des centaines de fois différent du courant de claquage. Ainsi, la résonance série peut identifier efficacement les faiblesses d'isolation sans se soucier des courants de court-circuit importants - brûlant le point de défaut.
5. Il n’y aura pas de récupération de surtension. Lorsque l'échantillon d'essai subit une panne et un contournement, en raison de la perte des conditions de résonance, la haute tension disparaît immédiatement, l'arc est immédiatement éteint, le circuit de protection de l'appareil est activé et la sortie est coupée.
