Estrésonance sérieéquivalent à un court circuit ? Wuhan UHV est spécialisé dans la production derésonance série, avec une large gamme de produits et de tests électriques professionnels. Pour trouverrésonance série, choisissez Wuhan UHV.
Dans un circuit alternatif avec la résistance R, l'inductance L et le condensateur C,résonance sérieentraîne généralement différentes phases de tension et de courant aux deux extrémités du circuit. Si nous ajustons les paramètres ou la fréquence d'alimentation des composants du circuit (L ou C), nous pouvons rendre leurs phases identiques et l'ensemble du circuit apparaît purement résistif. Lorsqu’un circuit atteint cet état, on parle de résonance. À l'état résonant, l'impédance totale du circuit atteint ou se rapproche de sa valeur maximale.

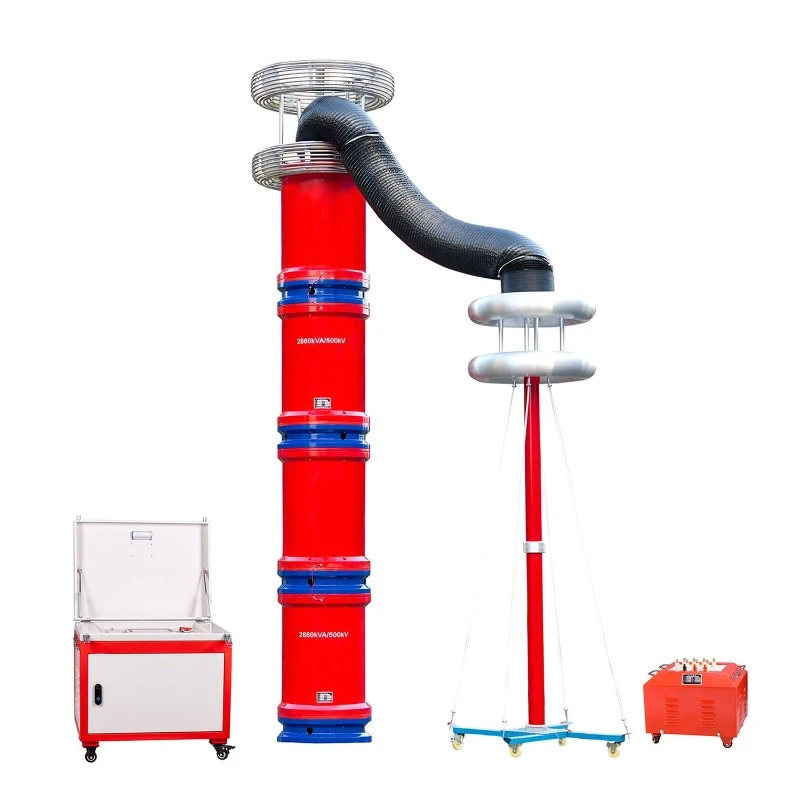

Résonance sérieest composé d'une alimentation à fréquence variable, d'un transformateur d'excitation, d'un réacteur et d'un diviseur de tension capacitif. Le condensateur et le réacteur de l'échantillon d'essai forment une connexion résonante en série ; Le diviseur de tension est connecté en parallèle à l'échantillon de test pour mesurer la tension de résonance sur l'échantillon de test et fournir un signal de protection contre les surtensions ; La puissance de sortie de modulation de fréquence est couplée au circuit résonant série via un transformateur d'excitation, fournissant une puissance d'excitation pour la résonance série.
Résonance série, également connue sous le nom deappareil d'essai de résonance en série, fait référence à un circuit dans lequel la tension U et le courant I ont la même phase et le circuit présente une résistance pure. Et le court-circuit fait référence à la situation dans laquelle le courant ne circule pas à travers l'appareil électrique dans le circuit et est directement connecté aux deux pôles de l'alimentation électrique. Dans leur concept, la résonance série et le court-circuit sont complètement différents, alors pourquoi la résonance série est-elle équivalente au court-circuit ?
Dans un circuit, si le courant ne circule pas dans l'appareil électrique et est directement connecté aux deux pôles de l'alimentation, l'alimentation sera court-circuitée. Selon la loi d'Ohm I=U/R, on sait qu'en raison de la faible résistance des fils, le courant dans le circuit sera très important lorsque l'alimentation est court-circuitée. Un courant aussi important ne peut pas être supporté par des batteries ou d'autres sources d'alimentation, ce qui pourrait endommager l'alimentation électrique.
Les conditions de génération derésonance sériesont dans un circuit en série composé de résistance, d'inductance et de capacité. Lorsque la réactance de capacité XC est égale à la réactance d'inductance XL, c'est-à-dire XC=XL, la phase de la tension U et le courant I dans le circuit sont les mêmes et le circuit présente une résistance pure. Ce phénomène est appelé résonance série. Lorsqu'une résonance série se produit dans un circuit, l'impédance du circuit Z=√ R ^ 2+(XC-XL) ^ 2=R, l'impédance totale dans le circuit est minimisée et le courant atteindra sa valeur maximale.
Parfois, en pratique, lorsque le point faible d'isolation de l'échantillon d'essai est brisé dans lerésonance sérieDans cet état, le circuit perd immédiatement sa résonance et le courant de boucle chute rapidement à 1/Q du courant de test normal. Lorsque le circuit de résonance série RLC résonne, Xl=Xc, l'impédance du circuit est Z=R+j (Xl Xc)=R, et la tension de la partie réactive est Ux=I (Xl Xc)=0, cette partie équivaut donc à un court-circuit. Par conséquent, le circuit résonant série RLC peut être équivalent à un circuit à résistance pure contenant uniquement R. En termes simples, lorsqu'il s'agit de résonance série, l'impédance de la connexion série LC est très faible, presque nulle, pour la fréquence de résonance. Cela équivaut presque à court-circuiter l’alimentation électrique. Et si vous voulez que ce circuit résonant fonctionne, vous devez disposer d'une très grande source de courant haute fréquence - pour alimenter, au lieu d'utiliser une source de tension ordinaire.
