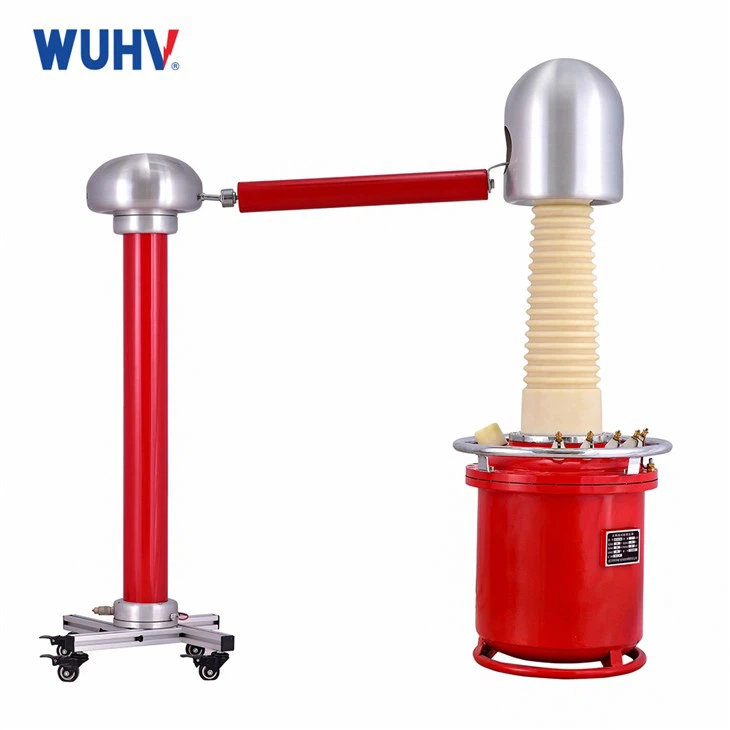

Système de détection de décharge partielle

La décharge partielle (PD) est un phénomène de décharge partiel et non pénétrant qui se produit à l'intérieur ou sur la surface d'isolation de l'équipement électrique haute tension (tels que les transformateurs, les câbles, les SIG, les moteurs, etc.). Il s'agit d'un signe précoce important de la dégradation de l'isolation, et le développement à long terme peut entraîner une panne d'isolation, une défaillance de l'équipement et même des pannes de courant. Le système partiel de détection de décharge est un dispositif spécialement conçu pour surveiller, identifier et localiser ce phénomène de décharge, et est l'une des technologies de base pour la surveillance de l'état de l'équipement électrique et le diagnostic des défauts.

1. Détection: Capturez les signaux PD avec sensibilité et de manière fiable.

2. Suppression des interférences: filtrage matériel (bande passe, passe-haut, passe-bas), algorithmes de traitement du signal numérique (DSP) (tels que la transformée en ondelettes, le filtrage numérique) et d'autres méthodes sont utilisées pour supprimer le bruit de fond et l'interférence.

3. Extraction des caractéristiques: calculer les paramètres de base tels que l'amplitude (intensité), la phase (position par rapport à la tension de fréquence de puissance) et le taux de répétition (nombre de décharges par seconde) de la décharge.

4. Reconnaissance de motifs: En fonction de la carte de distribution de phase (φ - QN) de la décharge, de la forme d'onde d'impulsion, des caractéristiques statistiques, etc., utilisent des systèmes d'experts, des réseaux de neurones, des machines de vecteur de support et d'autres méthodes pour identifier les types de décharge (tels que la décharge interne, la décharge de surface, la décharge de la corona, la décharge potentielle flottante).

5. Évaluation de la gravité: En fonction de la capacité de décharge (PC), de l'énergie de décharge, de la tendance de développement, etc., évaluez le degré de préjudice de la libération à l'isolation de l'équipement.

6. Localisation: en utilisant des différences de temps (telles que UHF, échographie), la résistance du signal (comme le scanner TEV) ou plusieurs méthodes de fusion, déterminez l'emplacement spécifique de la source PD à l'intérieur du dispositif.

7. Alarme et diagnostic: sur la base des seuils prédéfinis ou des résultats de l'analyse intelligente, déclenchez des alarmes et fournissez des rapports de diagnostic.

8. Gestion des données et analyse des tendances: stocker les données historiques, dessiner des graphiques de tendance des paramètres de décharge et évaluer les changements d'état d'isolation.

Test d'usine et test d'acceptation: assurez la qualité de l'isolation des nouveaux équipements.

Test de transfert: inspection avant l'installation et le fonctionnement de l'équipement.

Test préventif: tests hors ligne réguliers.

Surveillance en ligne: surveillance continue ou périodique en temps réel d'équipements importants tels que les grands transformateurs, le SIG et les câbles à haute tension.

Diagnostic de défaut: Trouvez la cause lorsque l'équipement est anormal.

Vérification après maintenance: confirmez si les défauts ont été éliminés après la maintenance.

Résumé:

Le système de détection de décharge partielle est un équipement technique clé pour assurer le fonctionnement sûr et fiable de l'équipement électrique. En capturant et en analysant les signaux de rejet partiels, il peut avertir efficacement les défauts de l'isolation, obtenir un maintien prédictif de l'équipement et réduire considérablement les risques d'accident et les coûts de maintenance. Avec le développement continu de la technologie des capteurs, de la technologie de traitement du signal et de l'intelligence artificielle, les systèmes de détection de débit partiel évoluent rapidement vers une sensibilité plus élevée, une capacité anti-ingérence plus forte, un diagnostic plus intelligent et des applications en ligne plus larges. Le choix des méthodes de détection (ou des combinaisons) et des systèmes appropriés est crucial pour différents types de périphériques et scénarios d'application.
